Комплекты термитной сварки серии «ДРАКОН». Пример применения

29.01.2025

Термитная сварка является альтернативным видом сварки, который имеет ряд преимуществ перед ее классическими видами, например, дуговой. Компания «ВОЛЬТ-СПБ» является отечественным производителем комплектов термитной сварки серии «ДРАКОН» и предлагает использовать ее при монтаже заземляющих устройств.

Что такое термитная сварка?

Согласно п. 4.2.2.2 ГОСТ Р ИСО 857-1-2009 термитной сваркой называется сварка заливкой жидкого металла между свариваемыми кромками, при которой используют энергию экзотермической реакции смеси оксидов металлов и измельченного алюминиевого порошка, в результате чего образуется расплавленный присадочный металл. Смесь оксидов металлов и измельченного алюминиевого порошка называется «термит» или «термитная смесь», что и дало название данному методу сварки.

Чтобы продемонстрировать, как правильно использовать термитную сварку, компания «ВОЛЬТ-СПБ» подготовила видео.

Преимущества термитной сварки

Возможность соединять разнородные и трудносвариваемые металлы

Применением классической сварки не всегда получается добиться качественного и надежного соединения проводников, выполненных из разных металлов, а иногда это в принципе невозможно (например, медь и сталь, оцинкованная сталь и нержавеющая сталь).

Классической сваркой затруднительно сварить даже одинаковые виды металлов, например, медь — медь.

В этих случаях целесообразно для выполнения сварных соединений применять термитную сварку.

Независимость сварочных работ от источников электроэнергии

Иногда могут возникать ситуации, когда источник электропитания недоступен или по каким-либо соображениям его использование невозможно. Например, повреждение горизонтального проводника заземляющего устройства опоры ВЛ на труднодоступном участке, где проезд специальной техники невозможен.

Крепкий шов, устойчивый на излом и разрыв

Термитная сварка позволяет осуществлять соединение проводников на молекулярном уровне, что придает соединению необходимую прочность и долговечность, равную сроку эксплуатации свариваемых изделий.

Чтобы убедиться в прочности соединения, предлагаем посмотреть видео.

Быстрота выполнения работ

Монтаж соединения отличается своей простотой - достаточно строго следовать инструкции по применению комплекта термитной сварки.

Что входит в комплект термитной сварки?

Основными элементами комплекта термитной сварки серии «ДРАКОН» (см. рисунок 1) являются тигель-форма (поз. 1) и термитная смесь (поз. 3). Для безопасной работы в комплекте предусмотрены специальный зажим для фиксации тигель-формы (поз. 2), устройство дистанционного электроподжига (поз. 4), вспомогательные комплектующие для подготовки свариваемых проводников (поз. 5-12), а также средства индивидуальной защиты (поз. 14, 15).

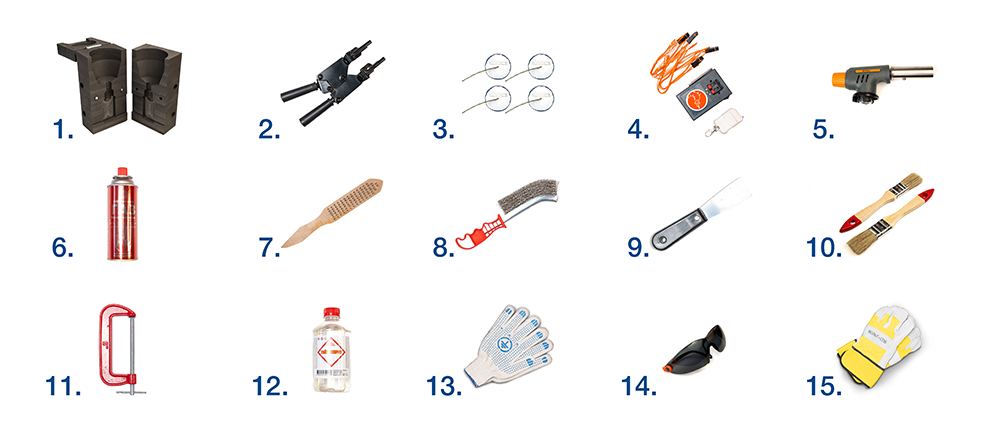

Рисунок 1. Комплектующие термитной сварки серии «ДРАКОН»

Какие соединения проводников можно выполнить с помощью комплекта термитной сварки серии «ДРАКОН»?

На рисунке 2 представлены основные типы соединения проводников, выполняемые с помощью термитной сварки.

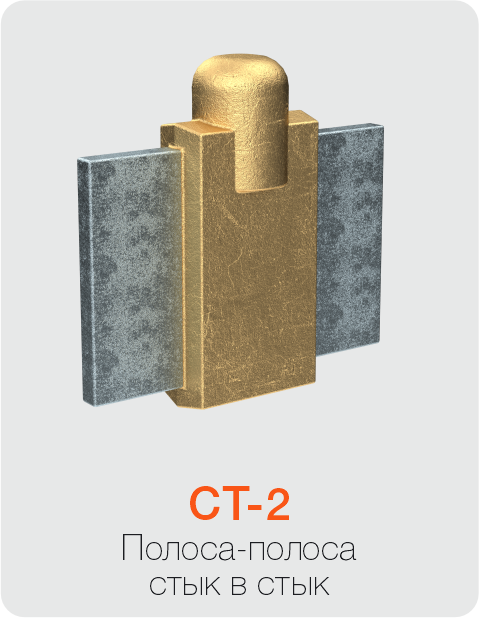

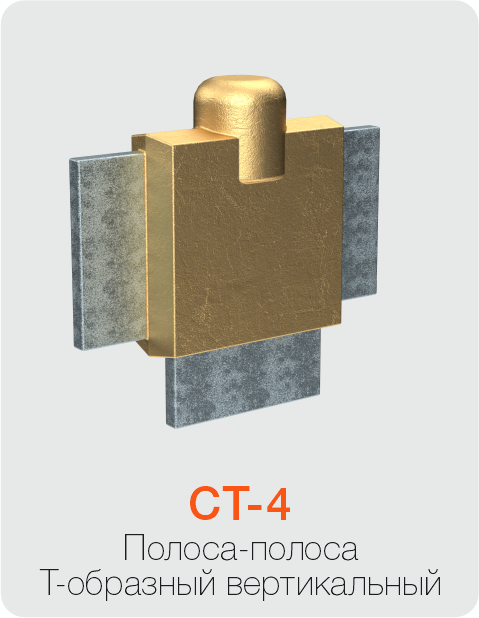

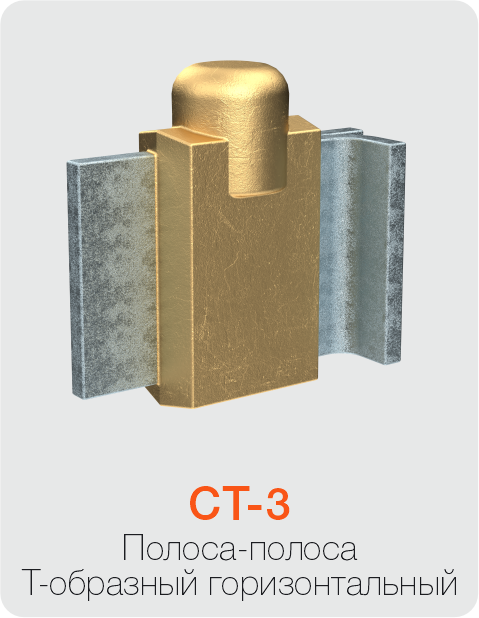

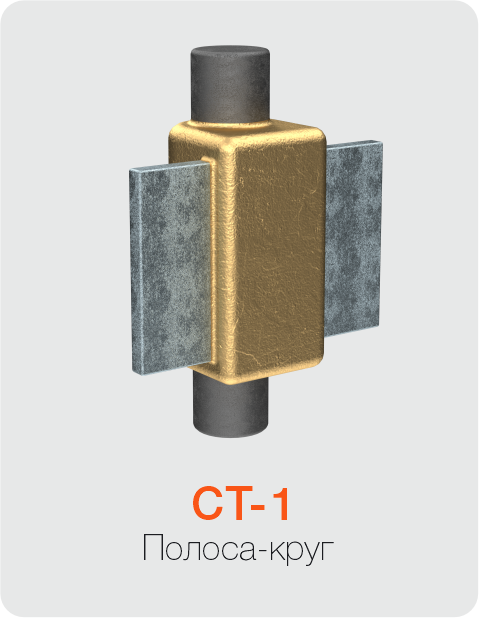

Рисунок 2. Основные типы соединений

Указанные типы соединений проводников наиболее часто используются при организации контура заземления. Для каждого соединения предназначена индивидуальная тигель-форма, в которую помещаются проводники тех размеров, для которых она предназначена.

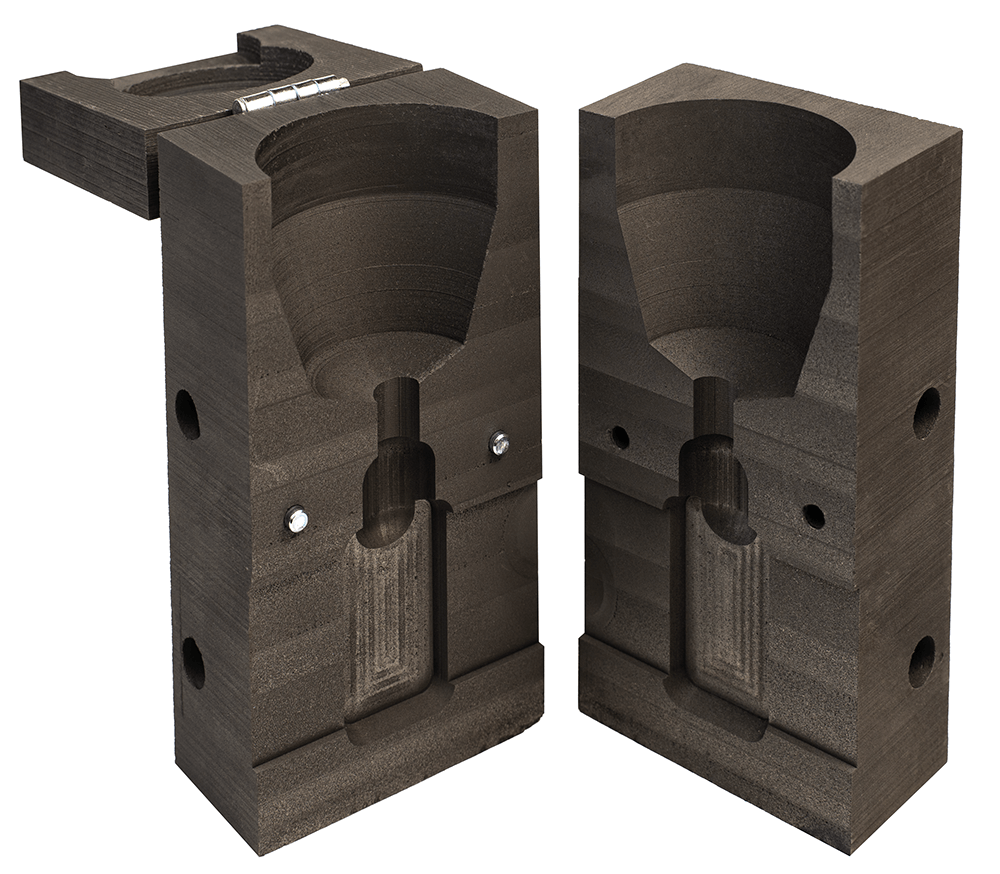

Рисунок 3. Тигель-форма СТ-2 (для соединения плоских проводников «стык в стык»)

Примеры применения термитной сварки серии «ДРАКОН»

Рассмотрим классический вариант заземляющего устройства (см. рисунок 4), состоящего из горизонтального проводника (например, стали полосовой сечением 4х40 мм) и модульно-штыревых электродов (например, типовых глубинных электродов серии «КОБРА», ТГ-КОБРА-3О-16).

С помощью термитной сварки можно выполнить соединение горизонтального заземлителя с электродами ТГ-КОБРА-3О-16, используя соединение СТ-1.

Для соединения горизонтальных проводников между собой (при условии, что полоса поставляется хлыстами, например, 6 м) используются соединения СТ-2 или СТ-3.

Отводы от контура заземления к электроустановке также выполнены из полосы стальной сечением 4х40 мм. Для соединения рекомендуется использовать соединение СТ-4.

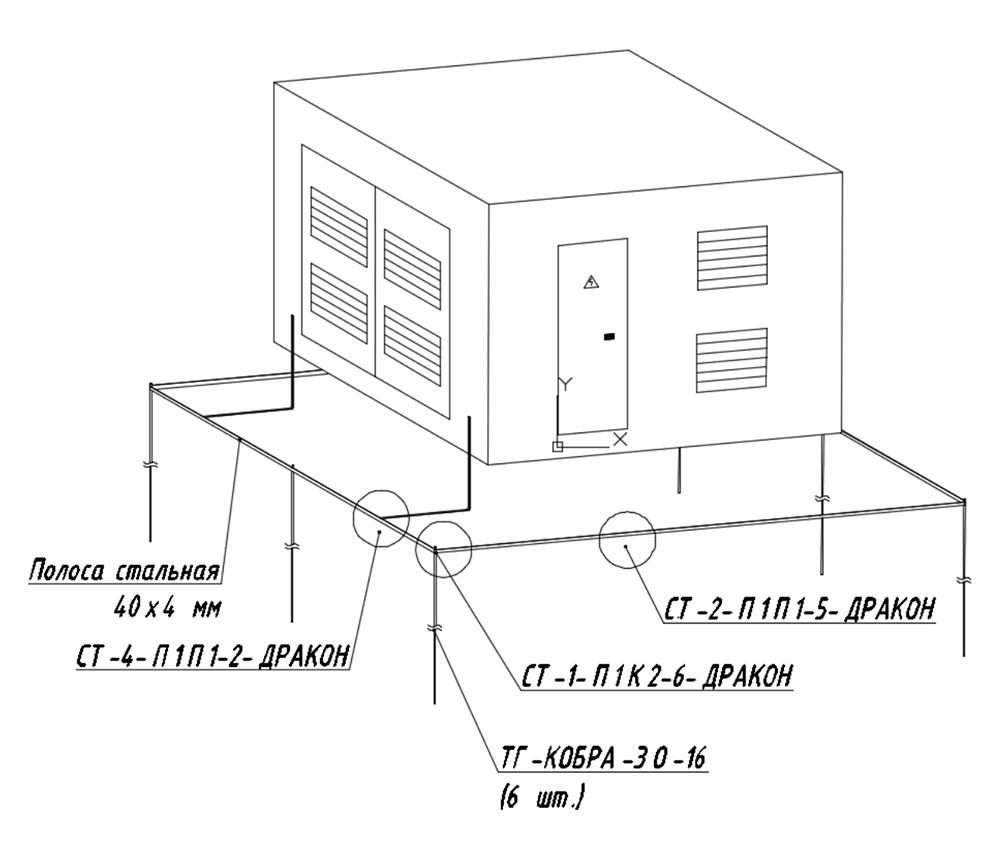

Рисунок 4. Заземляющее устройство электроустановки

Таким образом, для организации заземляющего устройства, а именно для соединения всех его составляющих потребуется комплект термитной сварки серии «ДРАКОН», включающий в себя:

  1. Комплект термитной сварки СТ-1-П1К2-6-ДРАКОН;
  2. Комплект термитной сварки СТ-2-П1П1-5-ДРАКОН;
  3. Комплект термитной сварки СТ-4-П1П1-2-ДРАКОН.

Условные обозначения

Ниже представлена структура обозначения для комплектов термитной сварки серии «ДРАКОН».

С Т – Х – X X – X – ДРАКОН сварка термитная тип соединения тип профиля первого проводника тип профиля второго проводника количество соединений название серии

Тип соединения (см. рисунок 2):

  • 1 – полоса-круг;
  • 2 – полоса-полоса стык в стык;
  • 3 – полоса-полоса Т-образный горизонтальный;
  • 4 – полоса-полоса Т-образный вертикальный.

Тип профиля первого/второго проводника:

  • П1 – полоса 4х40 мм;
  • П2 – полоса 4х50 мм;
  • П3 – полоса 5х40 мм;
  • П4 – полоса 5х50 мм;
  • К1 – круг Ø12,6 мм (медный отвод АСЭ);
  • К2 – круг Ø16 мм (электрод, горизонтальный заземлитель).

Стоит отметить, что по требованию заказчика возможна сборка комплектов термитной сварки с другими техническими параметрами (для соединения проводников других профилей и размеров, например, для полосы сечением 4х25 мм).

На примере комплекта термитной сварки СТ-1-П1К2-6-ДРАКОН рассмотрим правила построения обозначения комплектов:

СТ – комплект Сварки Термитной,

1 – для соединения (см. рисунок 2) продольного проводника из полосы и поперечного круглого проводника следующих размеров:

П1 – полоса поперечным сечением 4х40 мм,

К2 – круглый проводник диаметром 16 мм,

6 – количество соединений, на которые рассчитан комплект (6 электродов),

ДРАКОН – серия комплекта термитной сварки.

Таким образом, комплект термитной сварки СТ-1-П1К2-6-ДРАКОН представляет собой комплект для соединения 6-ти вертикальных электродов диаметром 16 мм с полосой сечением 4х40 мм.

Заключение

Термитная сварка является удобным альтернативным решением для соединения элементов заземляющего устройства между собой в тех случаях, когда применение других способов соединения затруднительно или невозможно.

Заземляющее устройство, выполненное с помощью комплектов термитной сварки серии «ДРАКОН», соответствует всем требованиям, предъявляемым нормативно-технической документацией. При использовании термитной сварки монтаж выполняется без внешних источников электроэнергии и в сжатые сроки.

Если Вам необходимо подобрать комплект термитной сварки серии "ДРАКОН", Вы можете заполнить опросный лист и направить его на calc@volt-spb.ru.
