Пример заземления подстанции (ПС) 10/0,4 кВ
|
Наименование показателя, ед. изм. |
Значение |
|---|---|
|
Удельное электрическое сопротивление грунта, Ом·м |
1050 |
|
Нормируемое сопротивление контура заземления, Ом |
4 |
|
Итоговое сопротивление контура заземления, Ом |
3,83 |

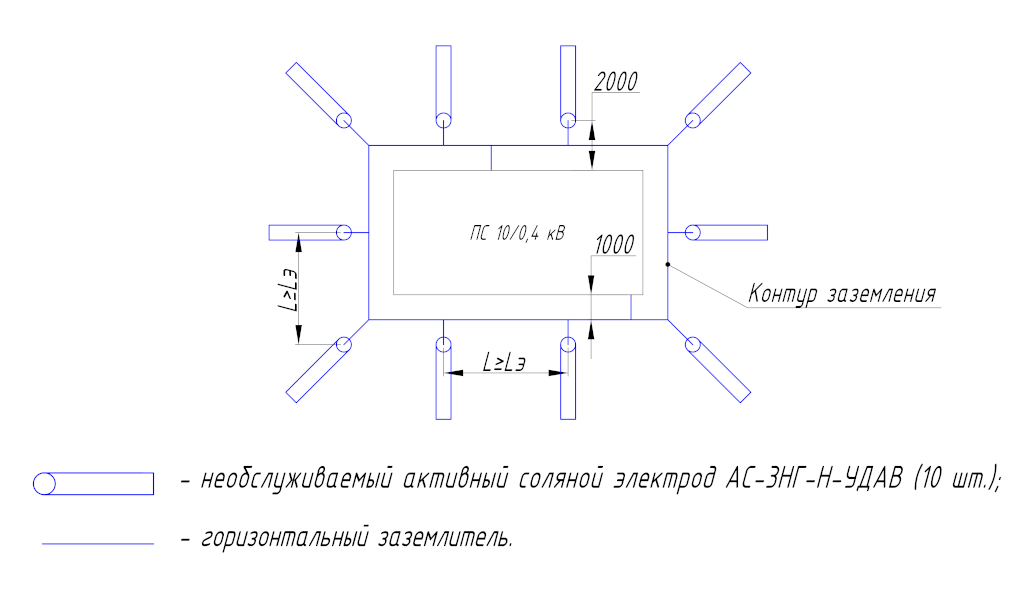

Рис. 1. Схема заземляющего устройства ПС 10/0,4 кВ, выполненного активными соляными электродами АС-3НГ-Н-УДАВ
Расчёт необходимого количества активных соляных электродов для заземления подстанции можно выполнить самостоятельно с помощью онлайн-калькулятора.
Если Вы знаете нормируемое сопротивление заземляющего устройства ПС и удельное сопротивление грунта, то узнать количество необслуживаемых активных соляных электродов для заземления ПС можно по таблице.
Обращаем внимание:
-
Для максимально эффективного использования активных соляных электродов минимальное расстояние (L) между ними должно быть больше или равно их длине;
-
Расстояние от активных соляных электродов до фундаментов зданий, сооружений должно составлять не менее 2-х метров.
