Активные соляные заземлители
Ведущие проектные организации выбирают электролитическое заземление за его эффективность, подтверждённую многолетним опытом эксплуатации.
Принцип работы активного соляного электрода основан на искусственном увеличении электропроводности грунта за счёт применения соляного наполнителя «СНАП-24» и локальной замене околоэлектродного грунта низкоомным катализатором «ГАК-30».
Увеличение электропроводности грунта обеспечивается за счёт образования электролита при взаимодействии соляного наполнителя «СНАП-24» с влагой из окружающего грунта. Наличие электролита значительно снижает удельное сопротивление грунта и исключает его промерзание, позволяя сохранять неизменным сопротивление ЗУ круглогодично. Замена грунта вокруг электрода низкоомным катализатором увеличивает его токоотдающую поверхность и улучшает растекание тока, снижая при этом сопротивление активного соляного электрода.
ООО «ВОЛЬТ-СПБ» производит активные соляные электроды следующих серий: «УДАВ», «ПИТОН», «Н-УДАВ», «10 Ом».
Преимущества
Высокая эффективность
Даёт гарантированный результат при минимальной площади
Экономия затрат
Обеспечивается за счёт меньшего количества заземлителей
Подтверждённый опыт
Решение, проверенное временем
Активные соляные электроды подразделяются на:
Обслуживаемые
-
Требуется дозасыпка соляного наполнителя
-
Требуются затраты на обслуживание
-
Гарантийный срок составляет 3 года
-
Модификация не предусмотрена
Серии «УДАВ», «ПИТОН»
Серии «УДАВ», «ПИТОН»
Серии «Н-УДАВ», «10 Ом»
Активный соляной электрод «УДАВ»
Первая система активного соляного заземления, разработанная «ВОЛЬТ-СПБ» для применения в высокоомных грунтах или в условиях ограниченной площади для размещения контура заземления.

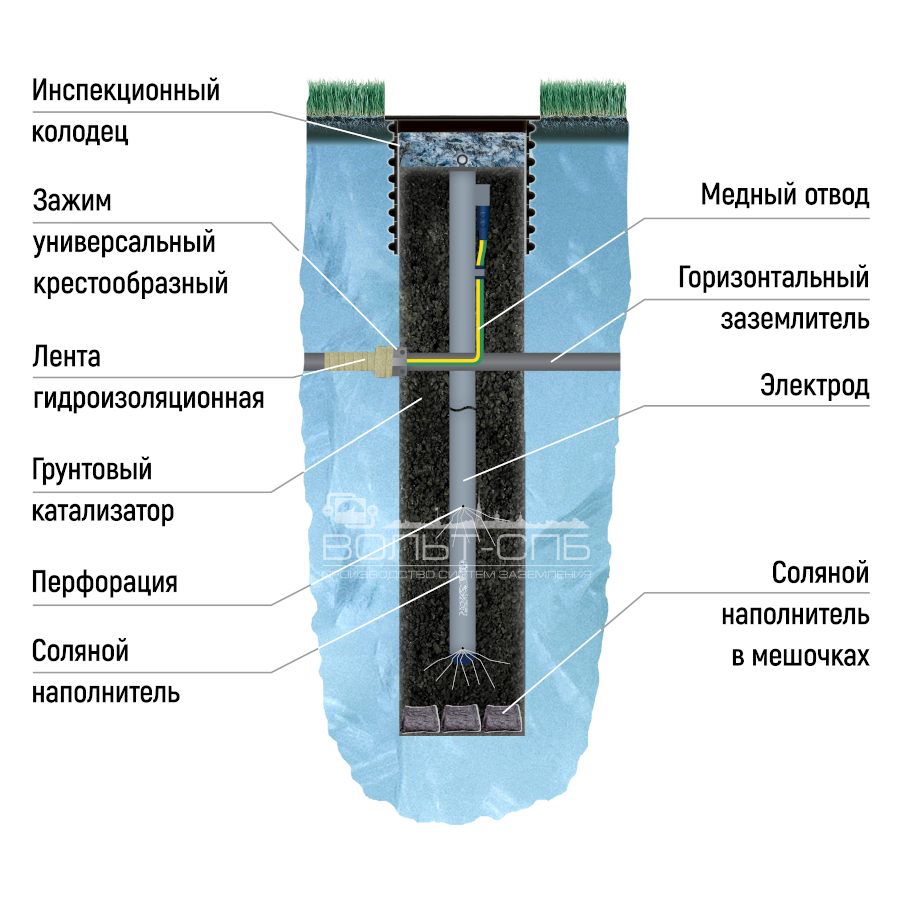

Рис. 1. Электрод «УДАВ», вертикальное исполнение

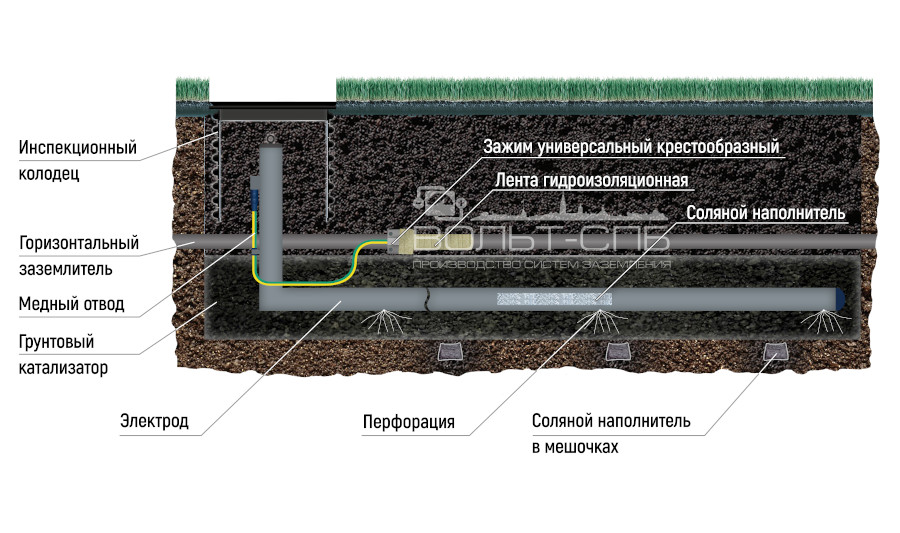

Рис. 2. Электрод «УДАВ», горизонтальное исполнение
Активный соляной электрод «ПИТОН»
Активный соляной электрод «ПИТОН» был разработан для применения на объектах, расположенных в отдалённых и труднодоступных районах, и имеет больший объём соляного наполнителя, что позволяет увеличить период его обслуживания. Данное решение реализовано за счёт повышения объёма соляного наполнителя вследствие увеличения диаметра электрода с 60 до 219 мм.

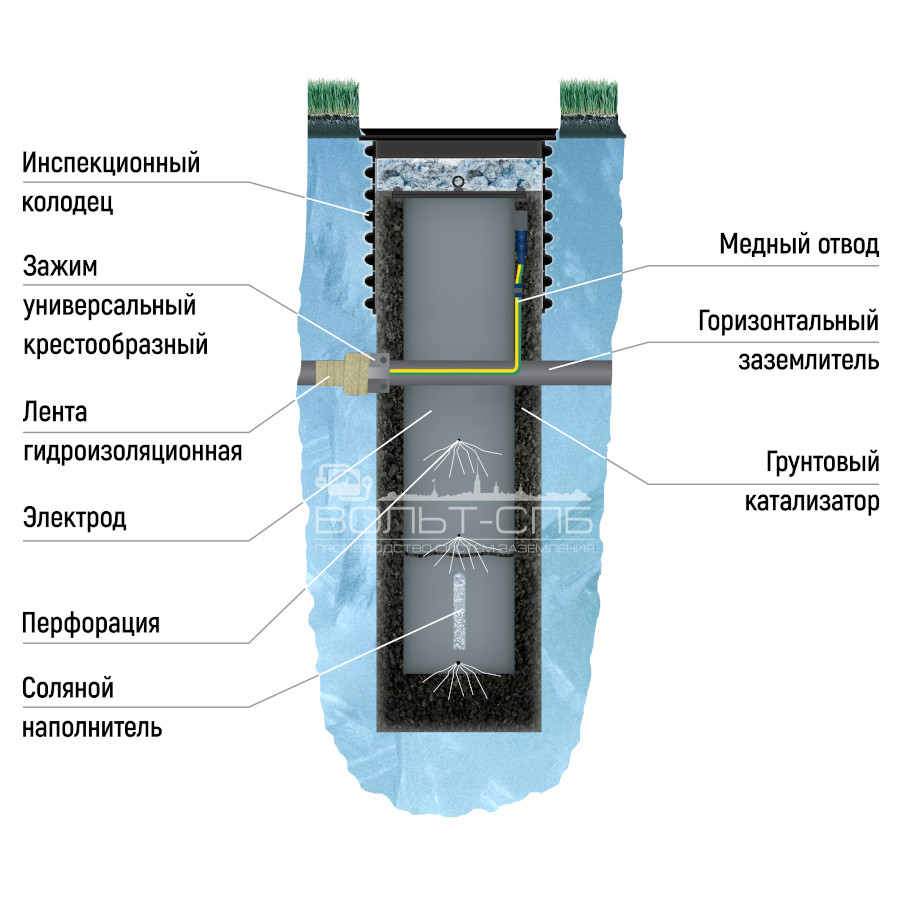

Рис. 3. Электрод «ПИТОН», вертикальное исполнение

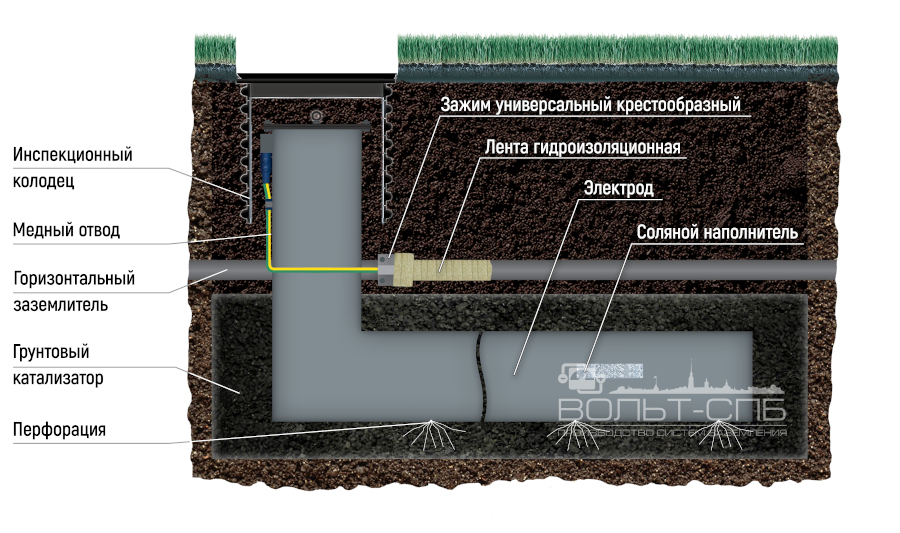

Рис. 4. Электрод «ПИТОН», горизонтальное исполнение
Активный соляной электрод «Н-УДАВ»
Необслуживаемая модель электрода разработана «ВОЛЬТ-СПБ» в 2018 году, впервые представлена на международном форуме МФЭС-2018. Отличие электродов «Н-УДАВ» от «УДАВ» состоит в том, что в верхней части находится соляной модуль – резервуар с запасом соляного наполнителя, который обеспечивает стабильную работу заземлителя на протяжении всего срока службы.

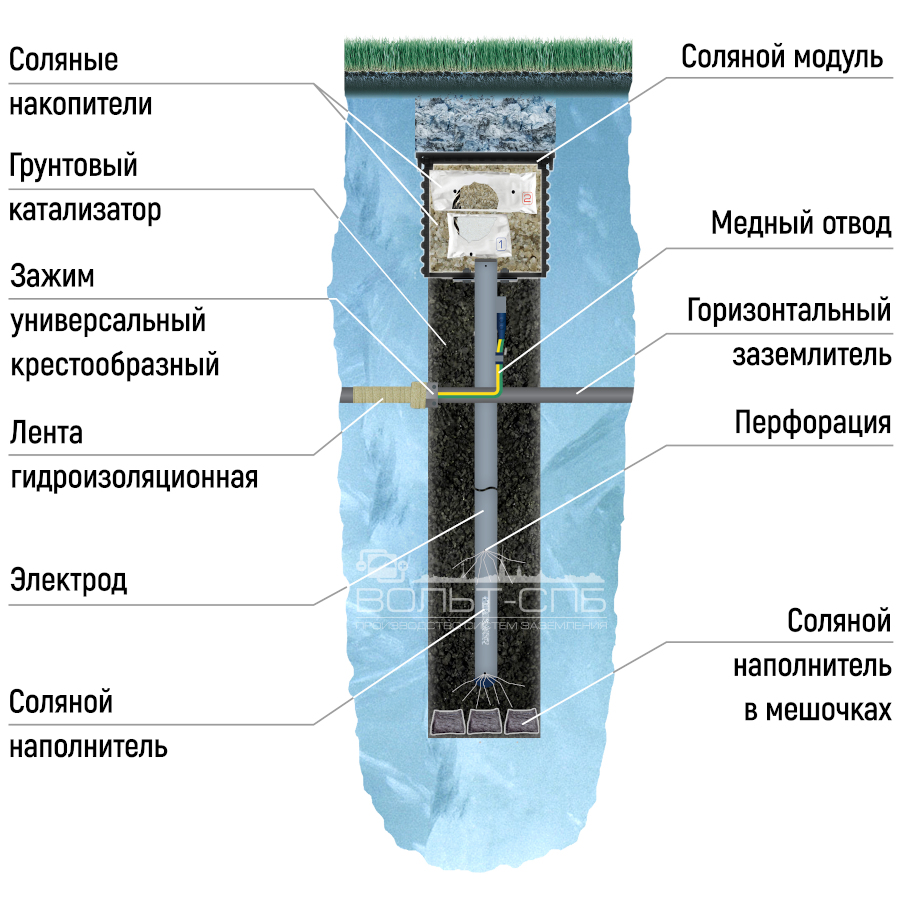

Рис. 5. Электрод «Н-УДАВ», вертикальное исполнение

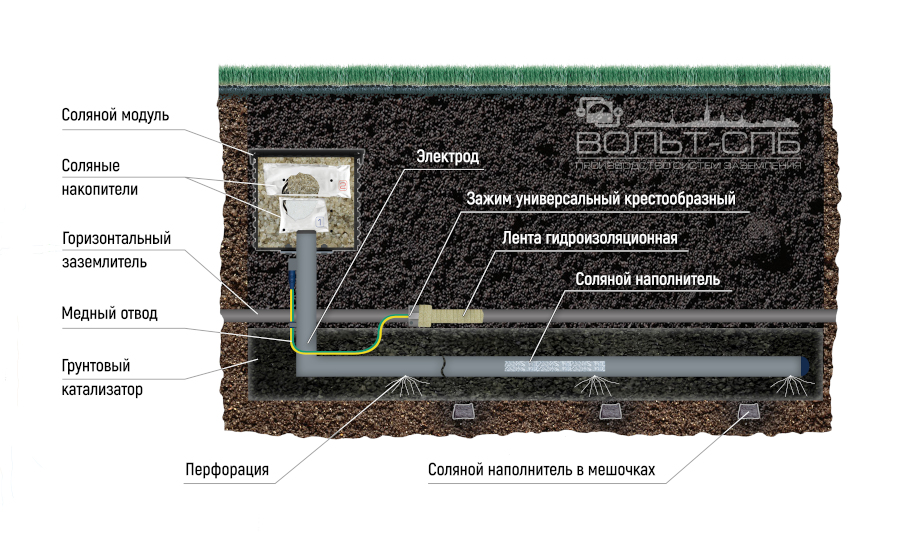

Рис. 6. Электрод «Н-УДАВ», горизонтальное исполнение
Активный соляной электрод «10 Ом»
Электрод «10 Ом» разработан «ВОЛЬТ-СПБ» и презентован на Международном форуме «Электрические сети – 2019».
Отличия электродов «10 Ом» от электродов «Н-УДАВ» горизонтального исполнения:
-
Увеличен гарантийный срок службы до 5 лет
Соляной наполнитель из электрода вынесен в дополнительный соляной модуль увеличенного объёма, и предусмотрены соляные накопители с 3-х этапным выщелачиванием;
-
Повышена эффективность работы электрода на 10%
Увеличена концентрация электролита в окружающем электрод грунте за счёт большего объёма соляного наполнителя;
-
Повышена надёжность подключения к контуру ЗУ
Предусмотрен дополнительный отвод для подключения электрода к горизонтальному заземлителю контура заземления электроустановки/заземляющему проводнику;
-
Обеспечено поддержание постоянного уровня влаги вокруг заземлителя в засушливых грунтах
Разработан новый элемент – влагонакопительный модуль.

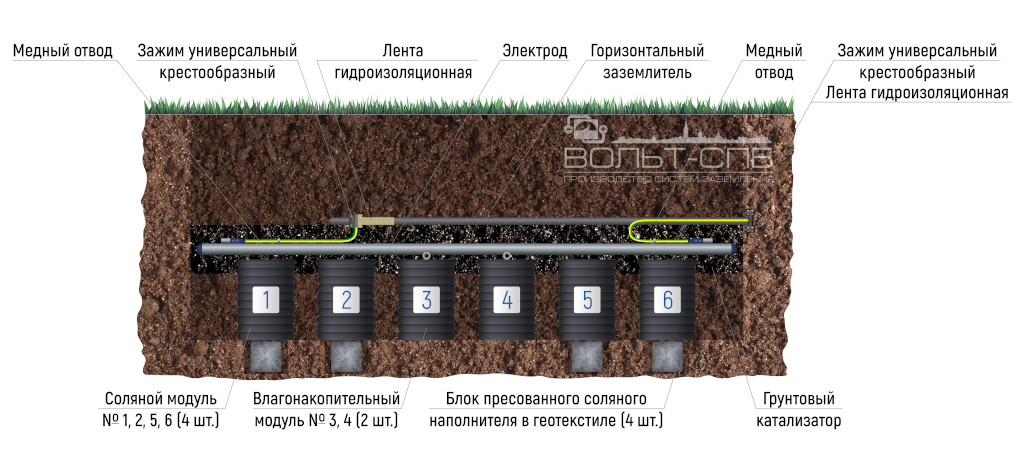

Рис. 7. Электрод «10 Ом», горизонтальное исполнение
