Устройства защиты от импульсных перенапряжений

Устройства защиты от импульсных перенапряжений предназначены для защиты электрических систем и оборудования в определённых условиях от различных импульсных перенапряжений и импульсных токов, таких как удары молнии, коммутационные импульсы и переходные процессы в сети (ГОСТ IEC 61643-12-2022).

Являются укомплектованными устройствами с собственными средствами присоединения и содержат по крайней мере один нелинейный элемент (оксидно-цинковый варистор или газонаполненный разрядник).

Защита от импульсных перенапряжений является важным элементом безопасности во всех отраслях промышленности, в которых используется дорогостоящее оборудование.

Поможем подобрать
оптимальные
характеристики УЗИП

Надёжно защитим
ваше дорогостоящее
оборудование

Гарантируем
высокое качество
нашей продукции

Условные обозначения

ВОЛЬТ-УЗИП – Н – К – 123 – 320 – 7 – 11 – С серия система тип класс напряжение ток полюсность модификация

Серия:

  • ВОЛЬТ-УЗИП

Система:

  • Н – низковольтная силовая распределительная система переменного тока (АС) с напряжением до 1000В

  • Ф – фотоэлектрическая система постоянного тока (DC) с напряжением до 1500В

Тип:

  • В – ограничивающий (на базе оксидно-цинковых варисторов)

  • Р – коммутирующий (на базе газонаполненных разрядников)

  • К – комбинированный (на базе оксидно-цинковых варисторов и газонаполненных разрядников)

Класс:

В соответствии с ГОСТ IEC 61643-11-2013:

  • 1 – класс испытаний I

  • 2 – класс испытаний II

  • 3 – класс испытаний III

  • 12 – класс испытаний I+II

  • 23 – класс испытаний II+III

  • 123 – класс испытаний I+II+III

Напряжение:

  • Максимальное длительное рабочее напряжение – Uc, В

Ток:

  • Импульсный ток молнии для класса испытаний I с формой волны 10/350 – Iimp, кА

  • Номинальный разрядный ток для класса испытаний II и III с формой волны 8/20 – In, кА

Полюсность:

  • 1 – однополюсное (1P), для защиты фазного проводника L/PE, L/PEN

  • 2 – двухполюсное (2P), для защиты фазного и нулевого проводников L/PE и N/PE

  • 3 – трёхполюсное (3P), для защиты фазных проводников L/PEN

  • 4 – четырёхполюсное (4P), для защиты фазных и нулевого проводников L/PE и N/PE

  • 11 – двухполюсное (1+NPE), для защиты фазного и нулевого проводников L/N и N/PE

  • 31 – четырёхполюсное (3+NPE), для защиты фазных и нулевого проводников L/N и N/PE

Модификация:

  • С – «сухой» контакт для удаленного контроля рабочего состояния УЗИП

Пример записи условного обозначения

ВОЛЬТ-УЗИП-Н-В-123-275-10-31-С

  • Серия ВОЛЬТ-УЗИП

  • Низковольтная система

  • Ограничивающего типа

  • Класс испытаний I+II+III

  • Uc = 275 В

  • Iimp = 10 кА

  • Четырёхполюсное (3+NPE)

  • «Сухой» контакт

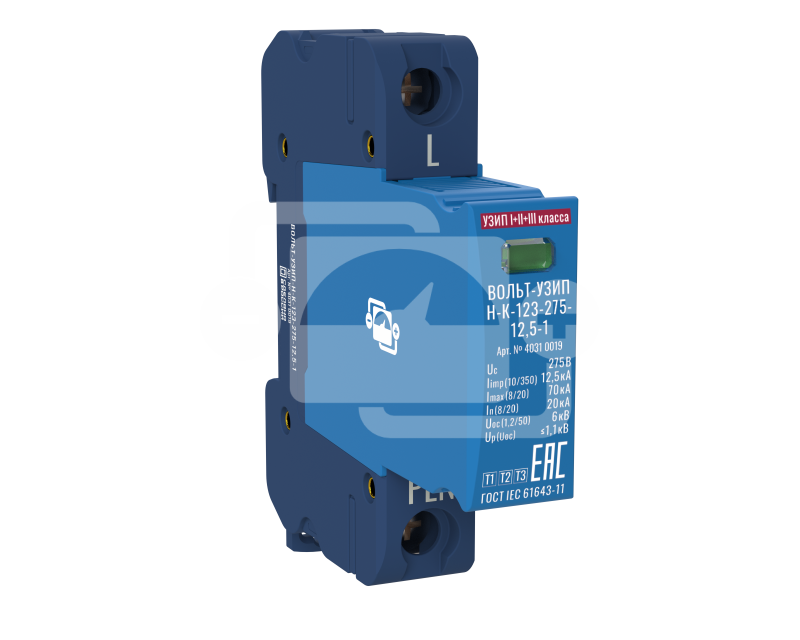

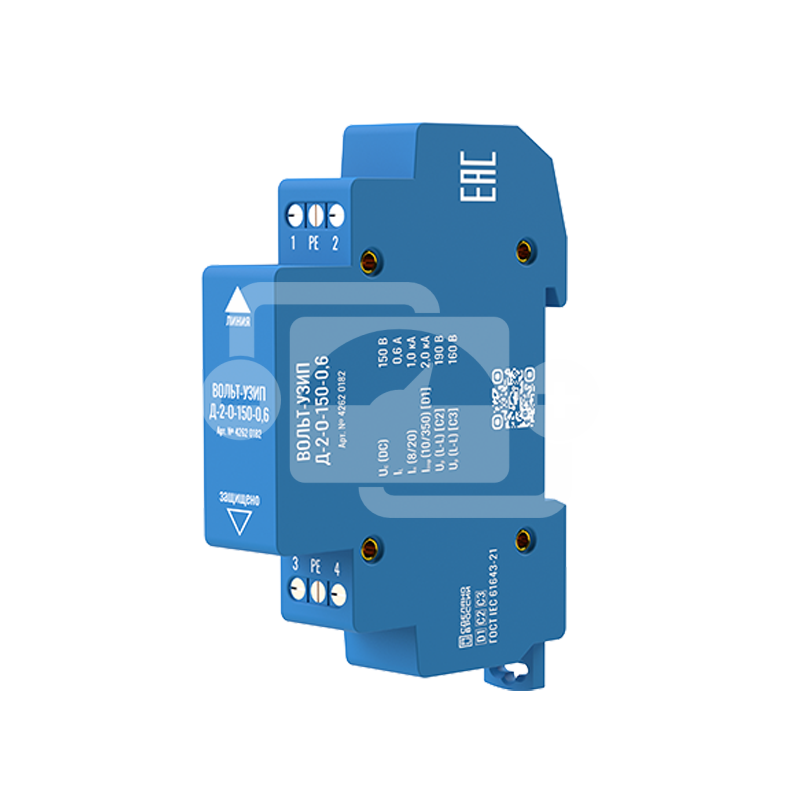

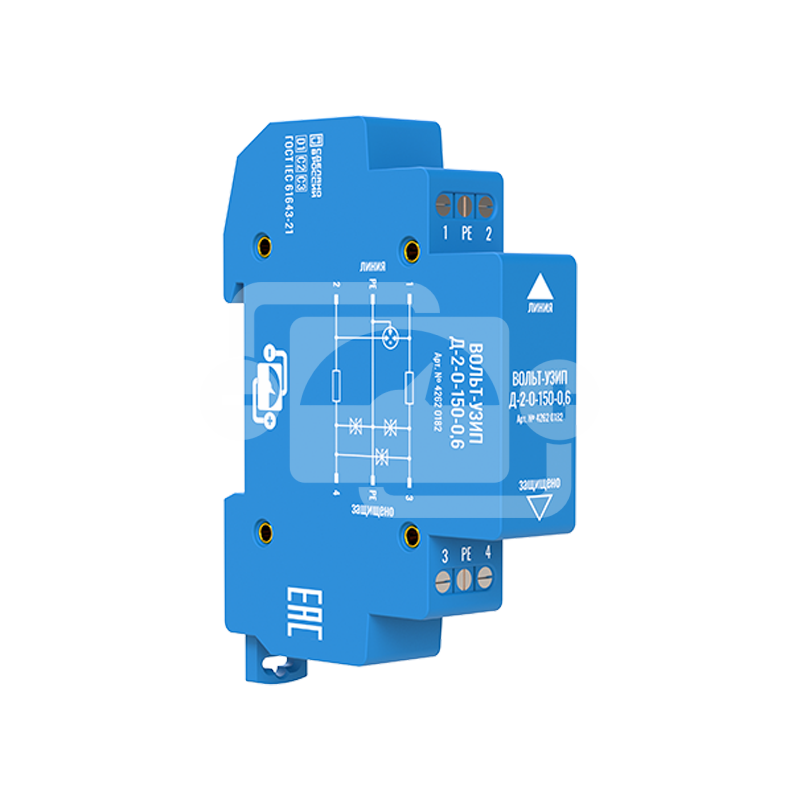

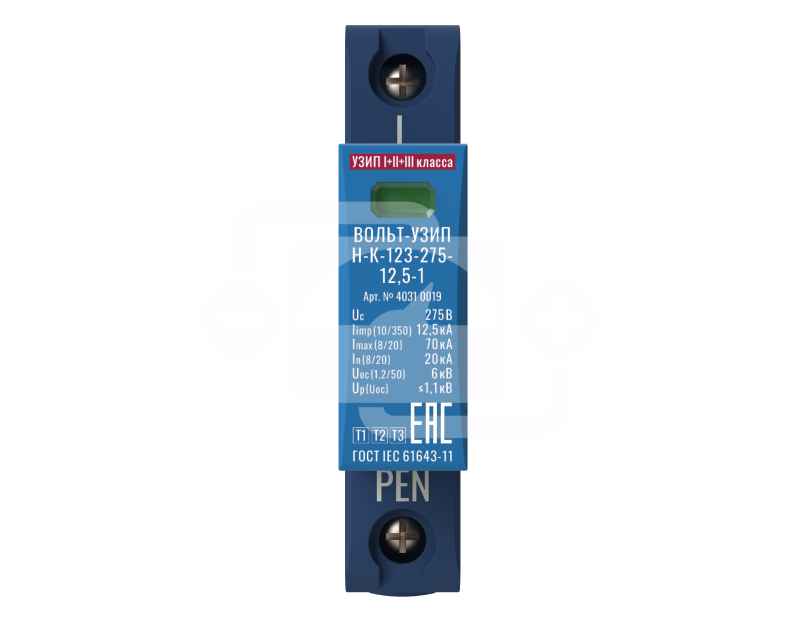

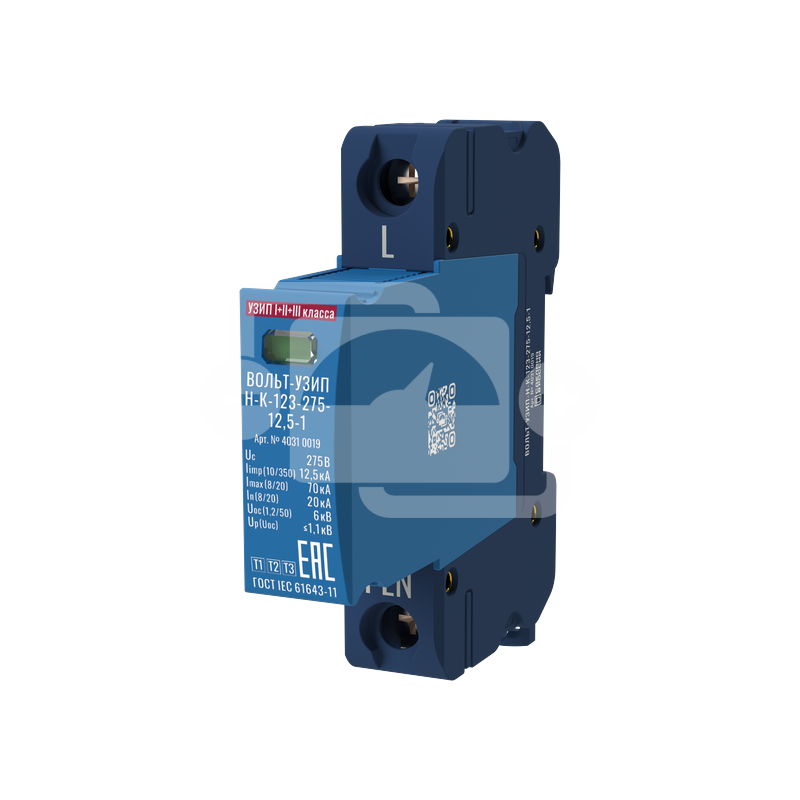

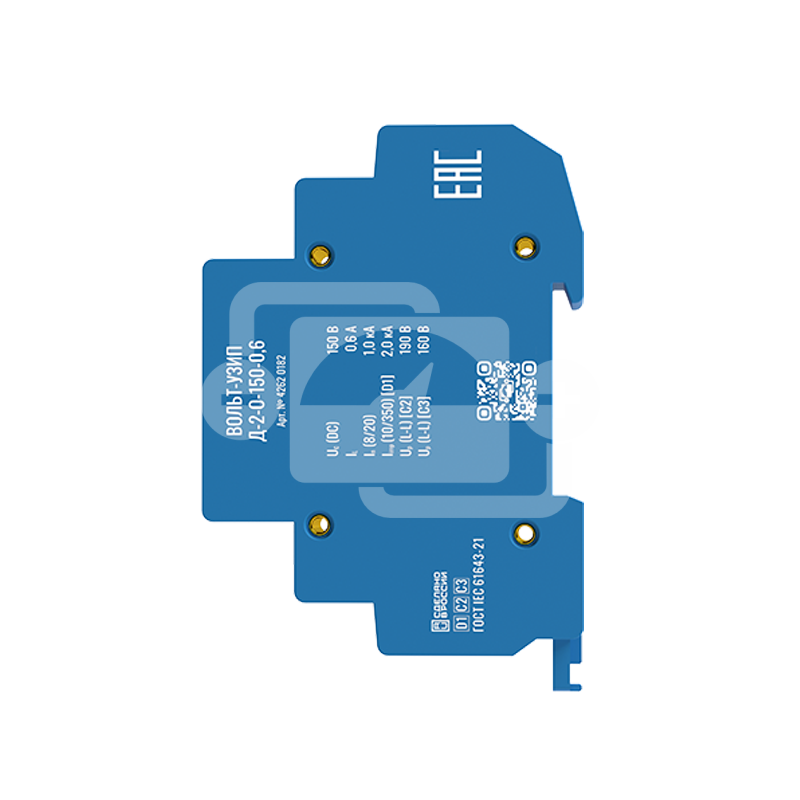

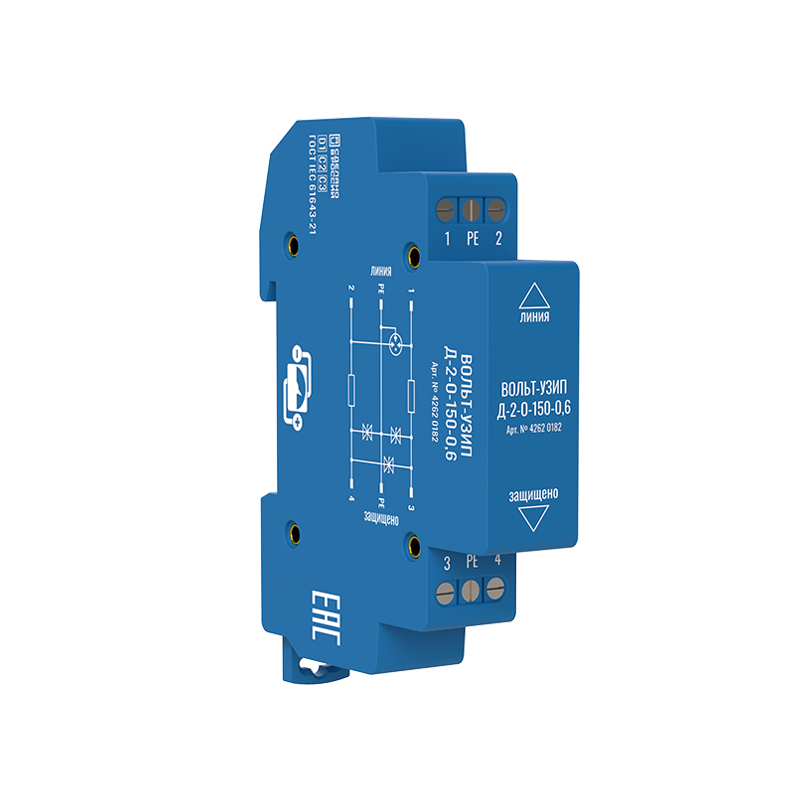

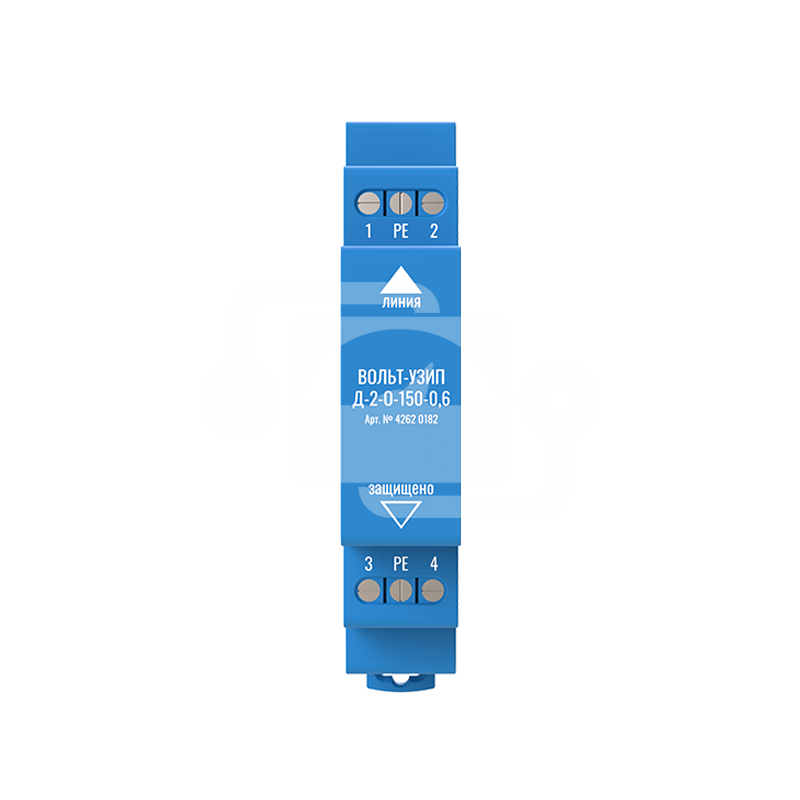

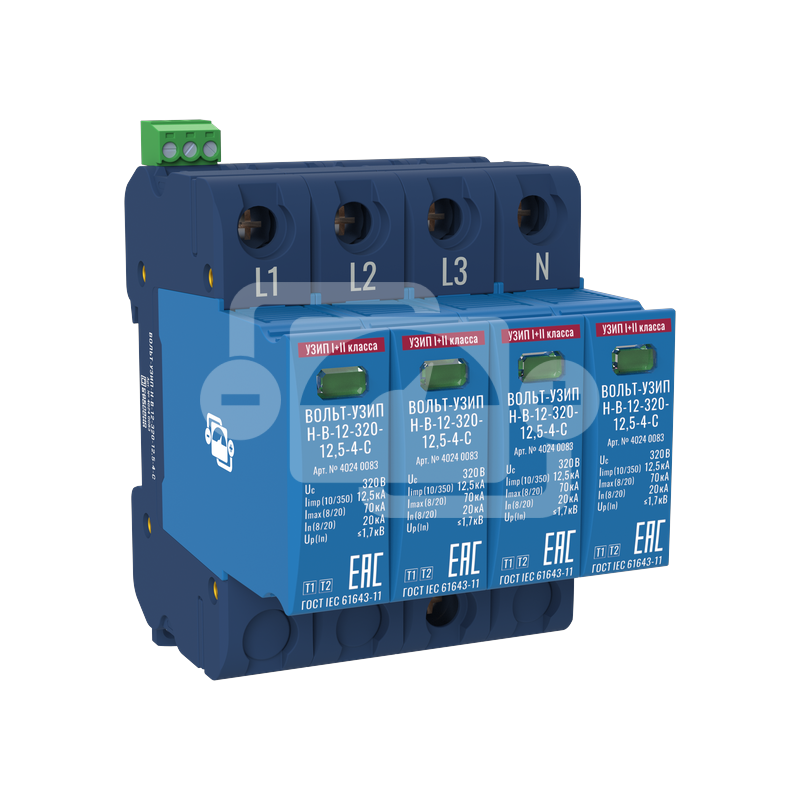

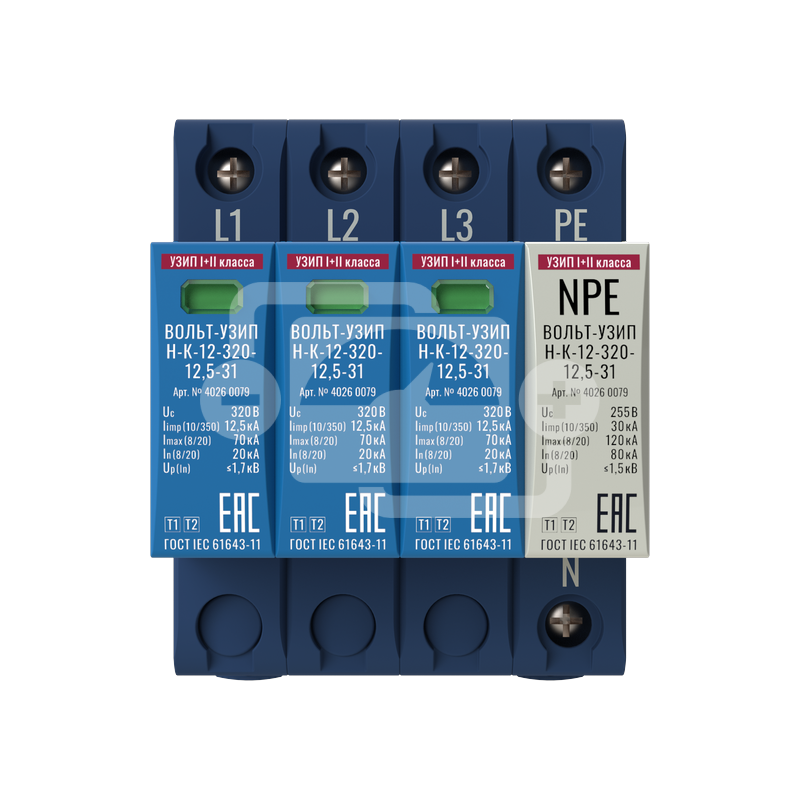

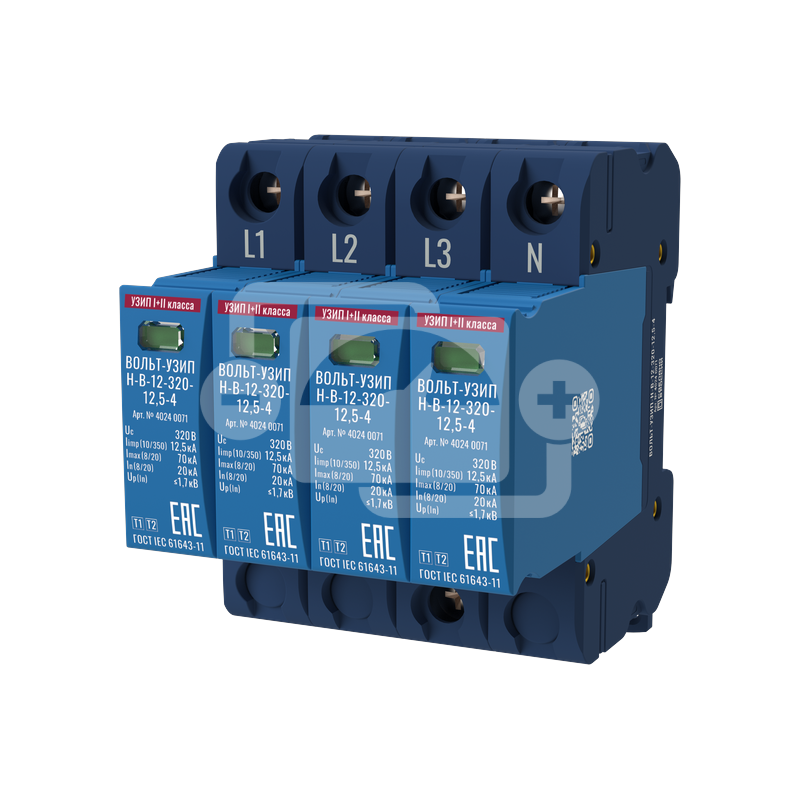

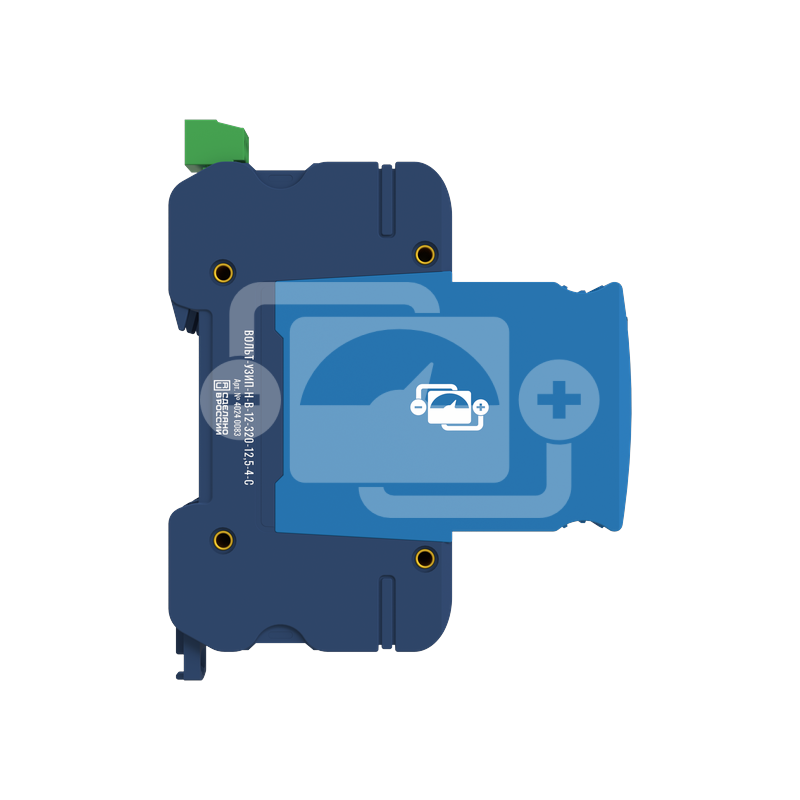

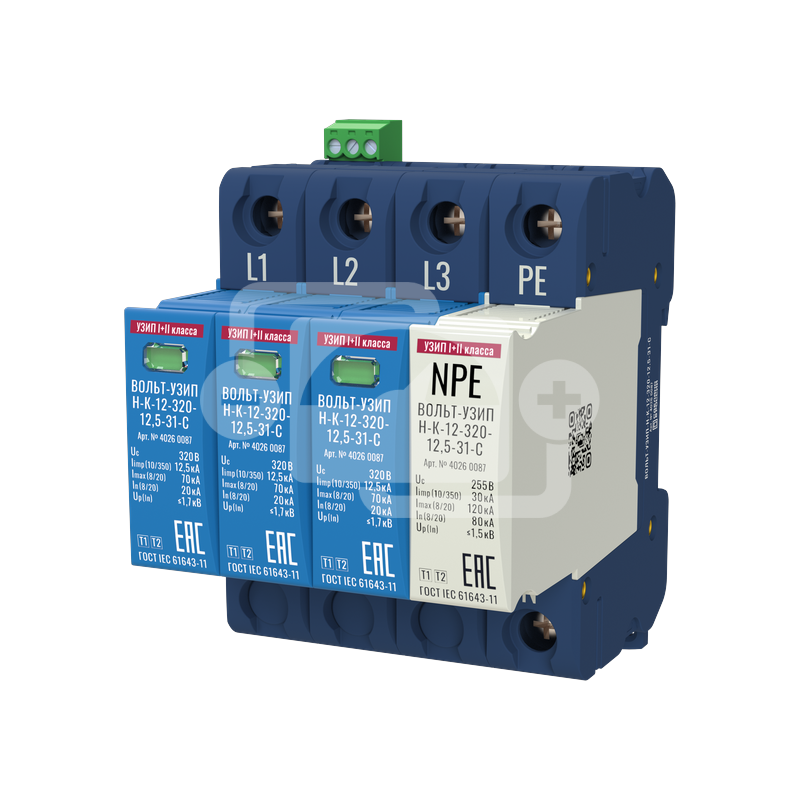

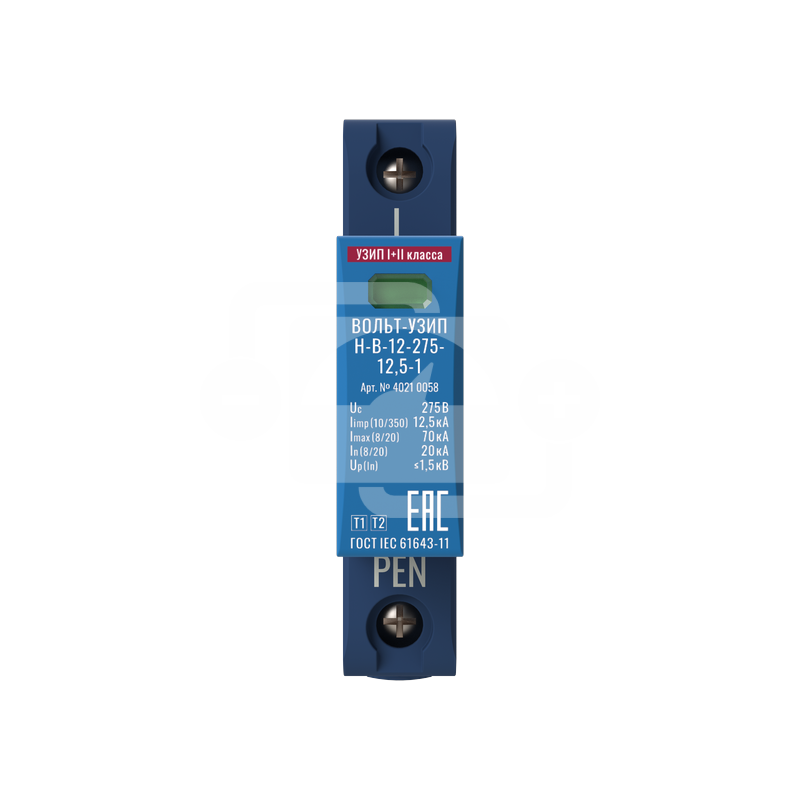

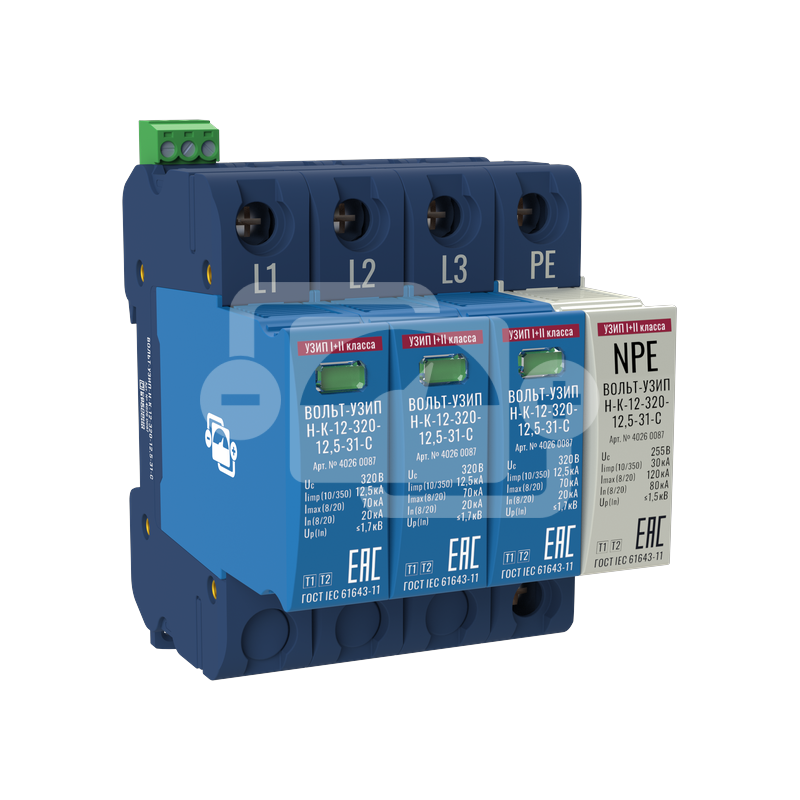

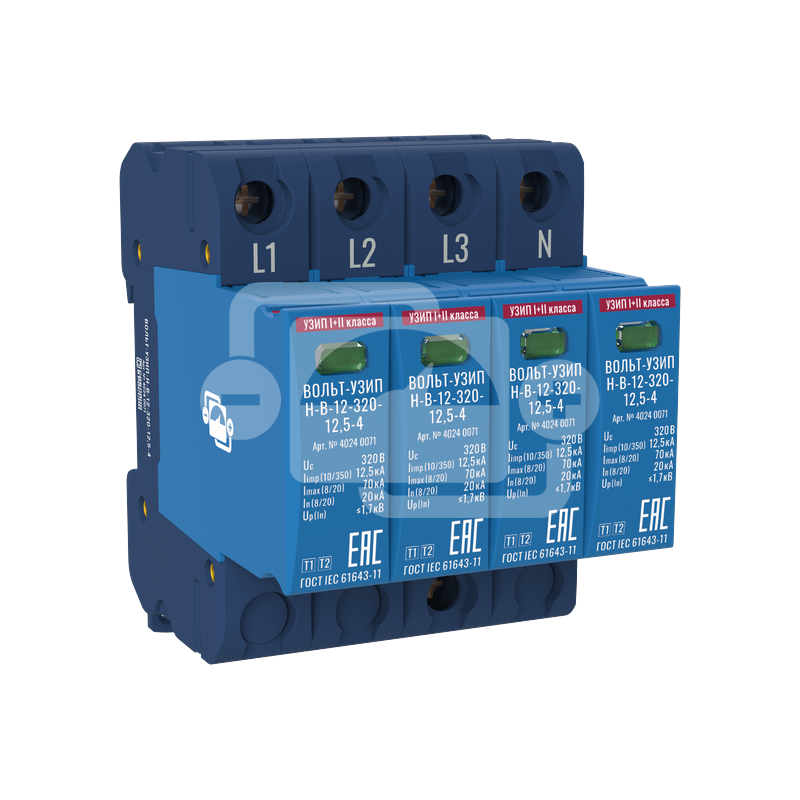

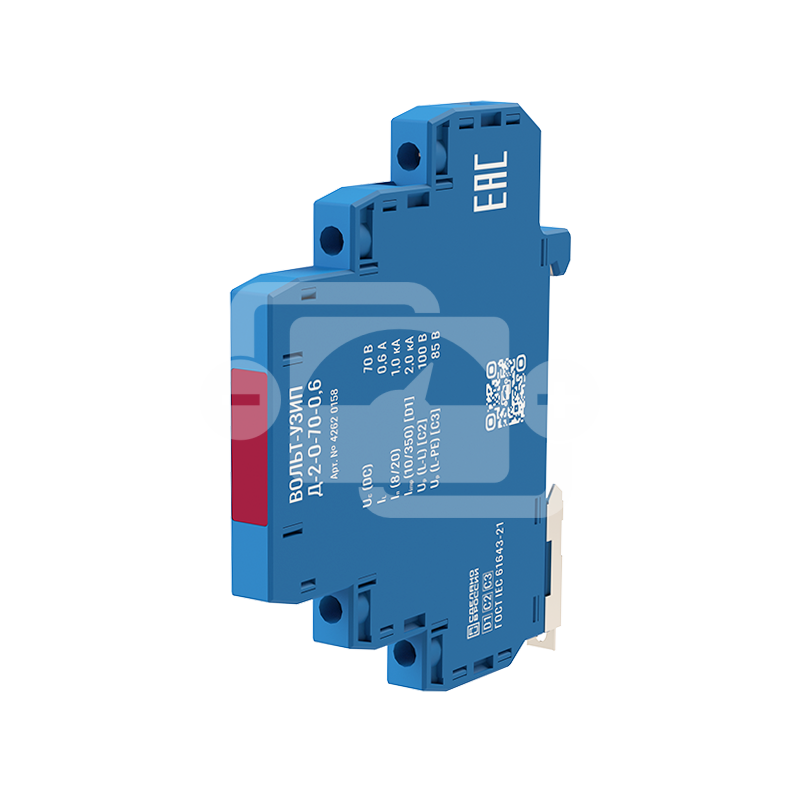

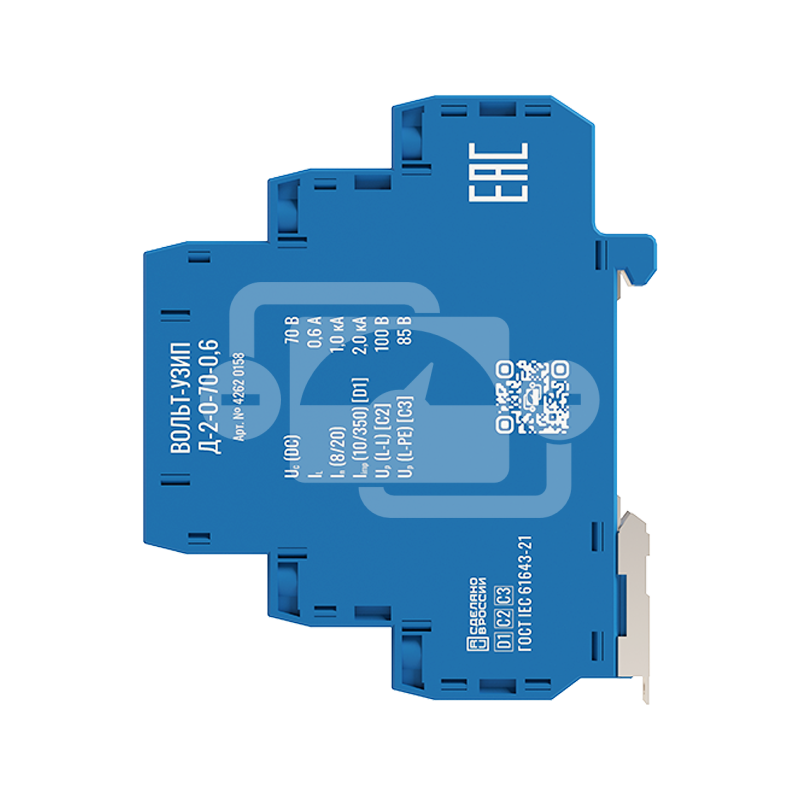

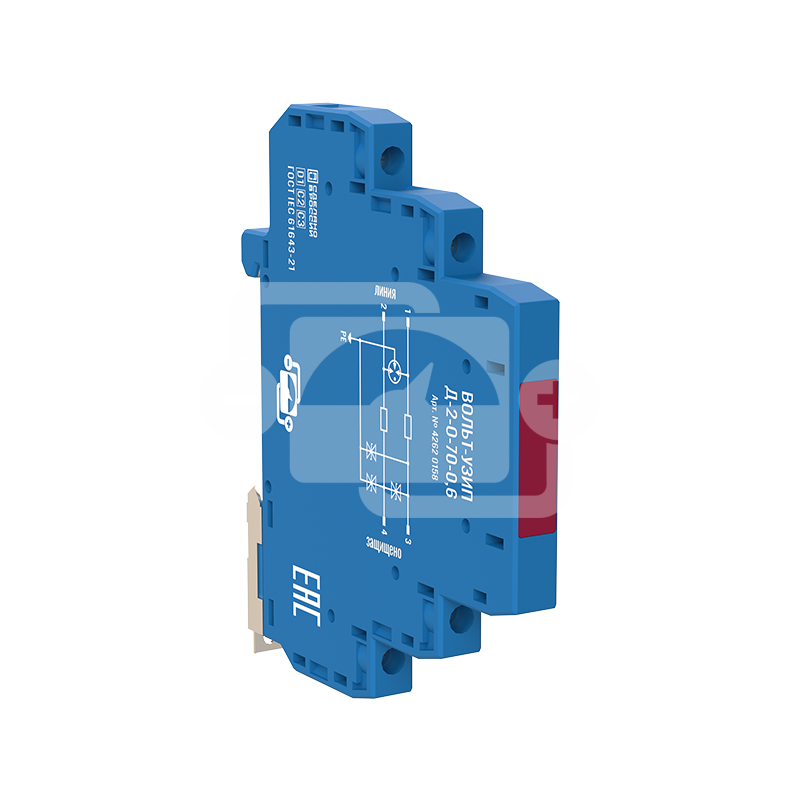

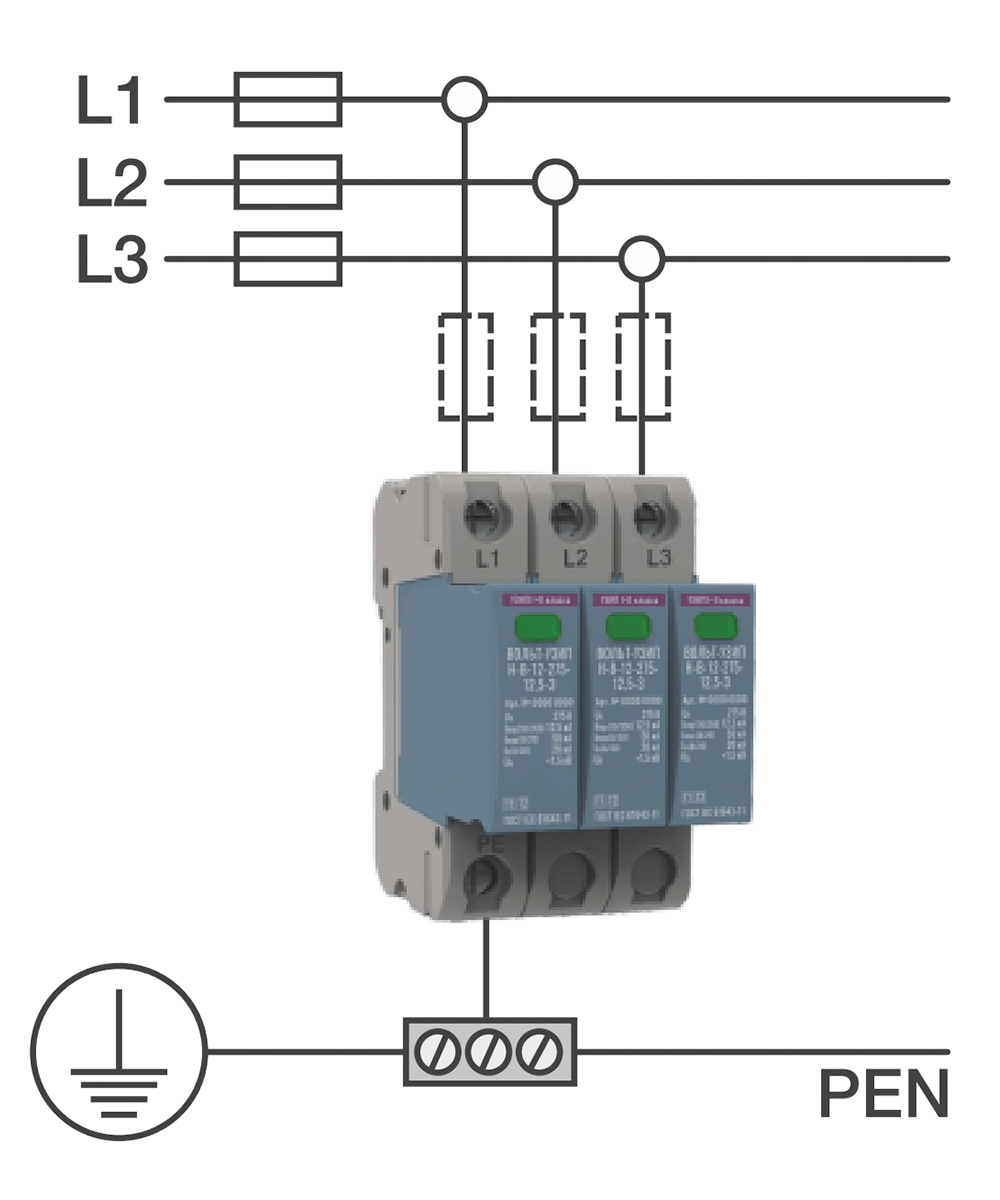

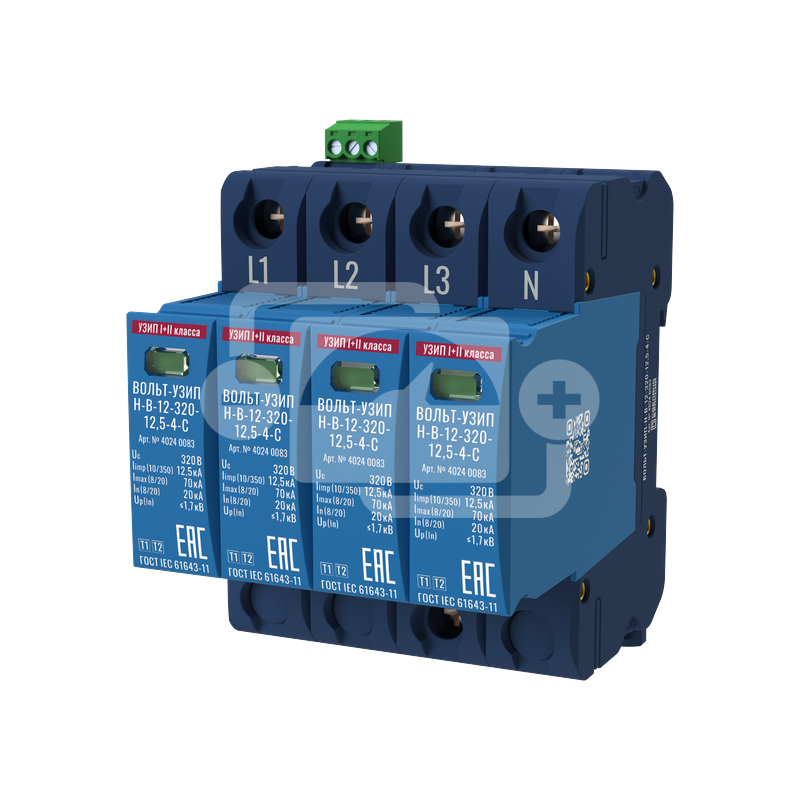

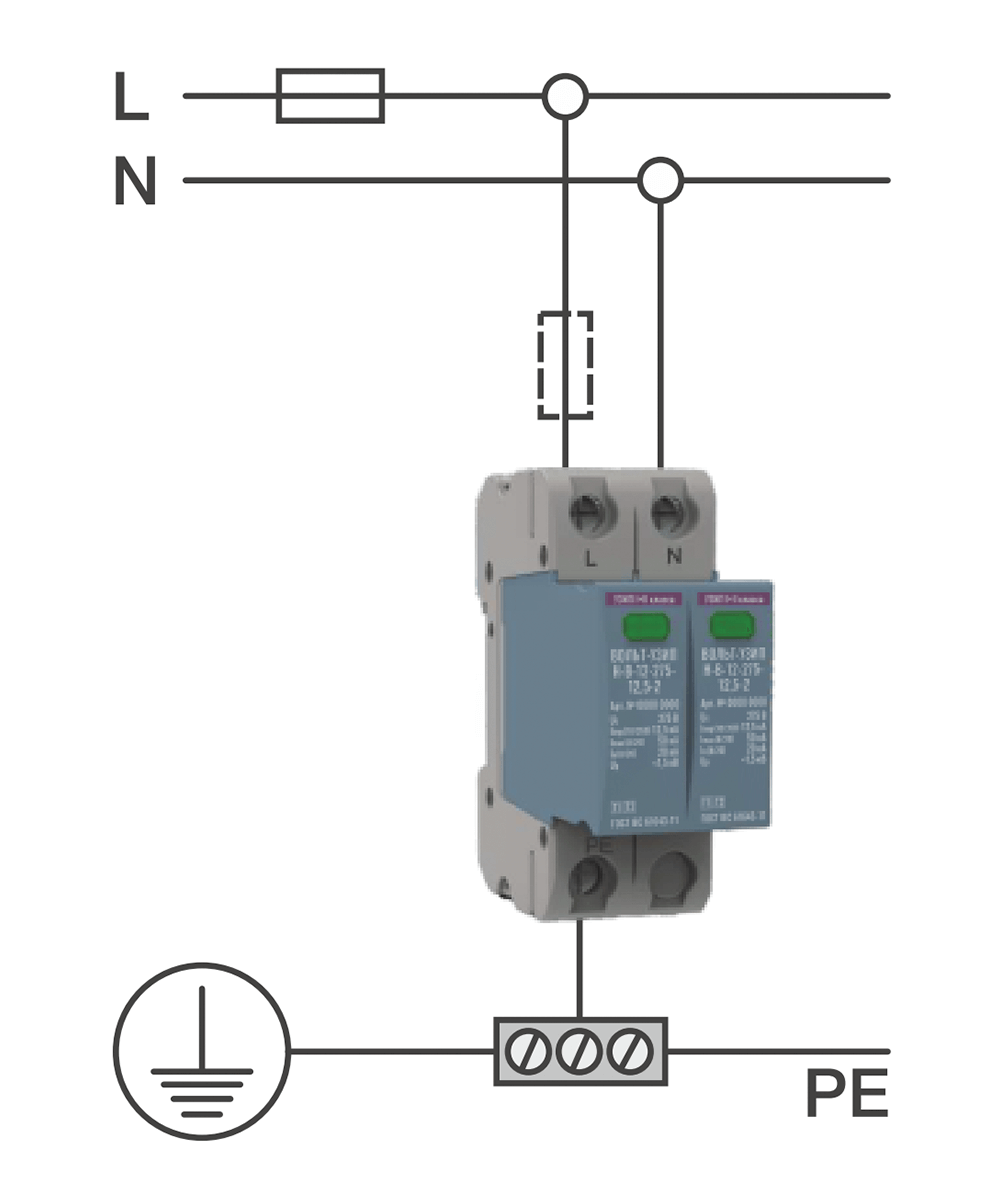

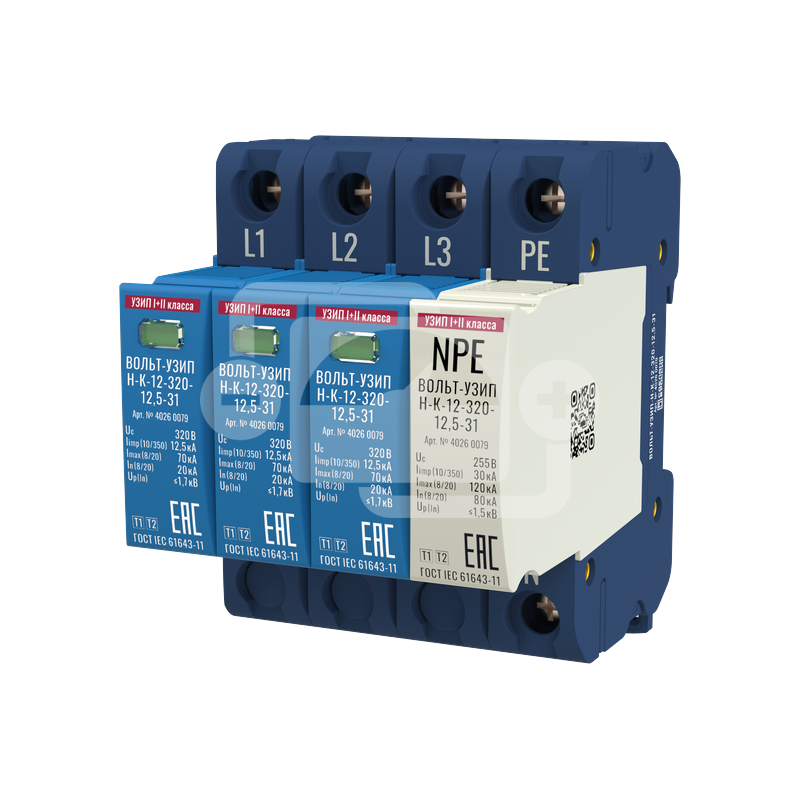

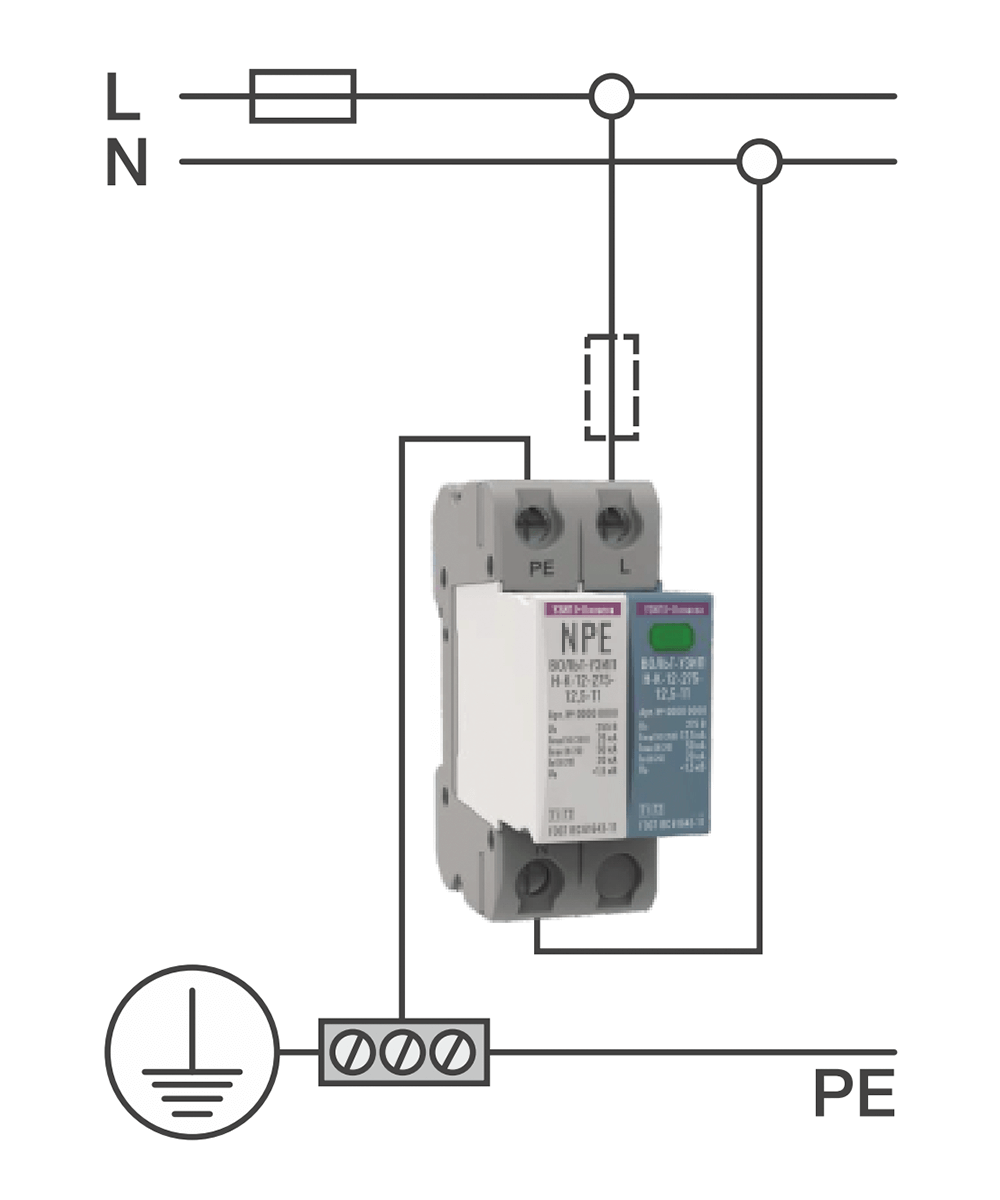

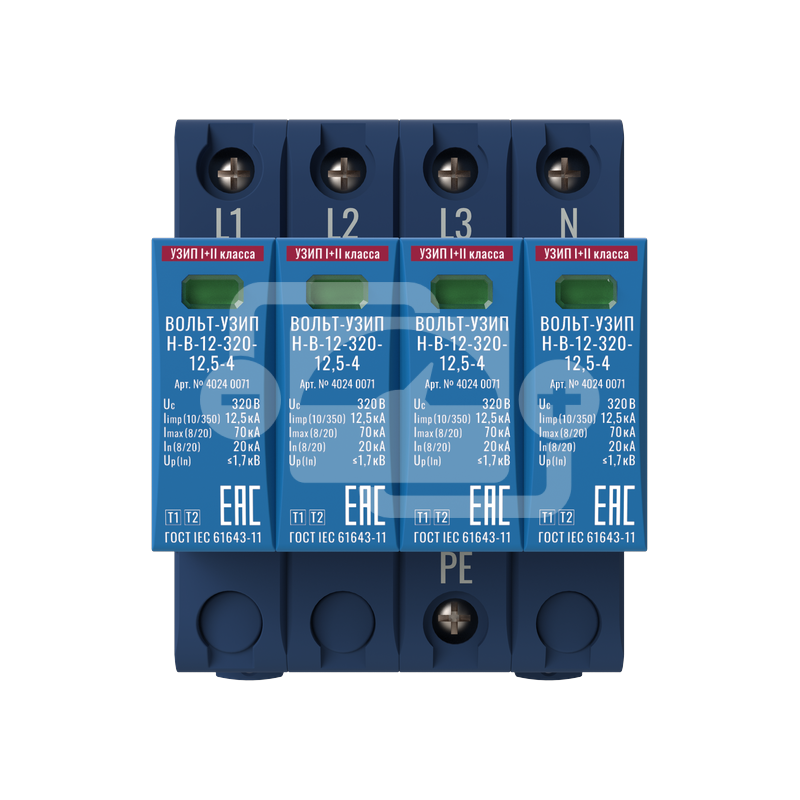

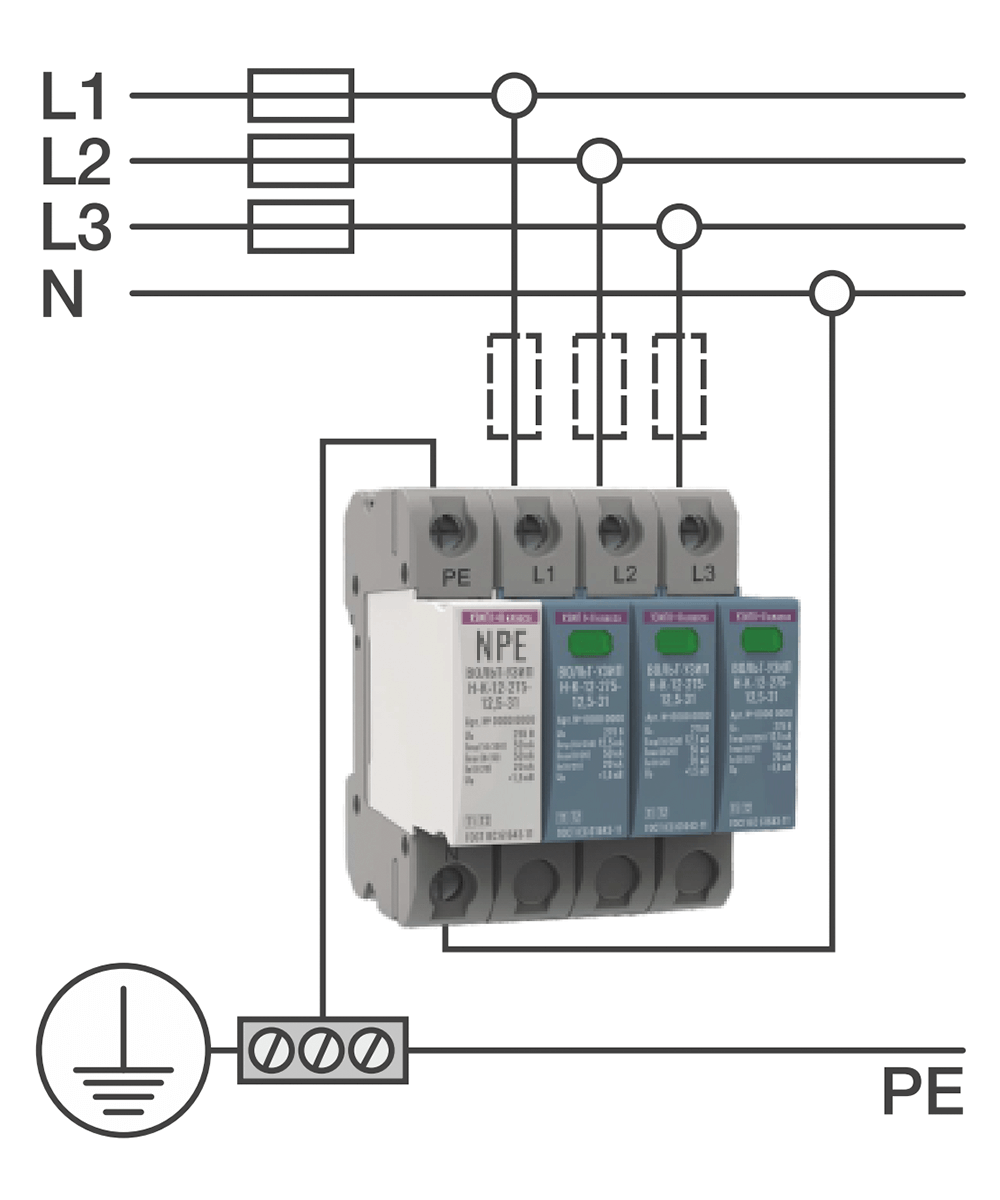

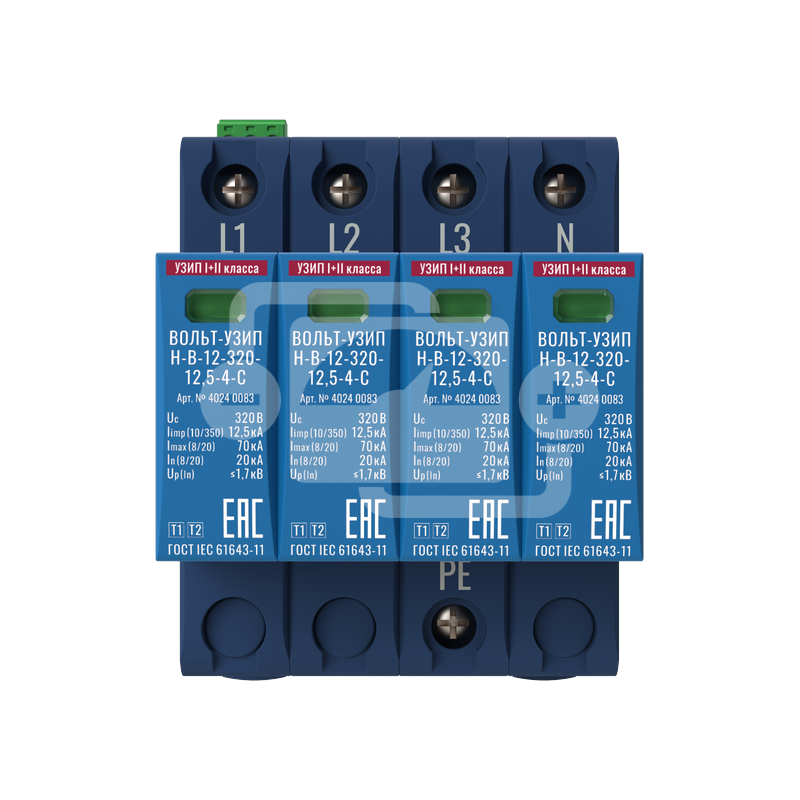

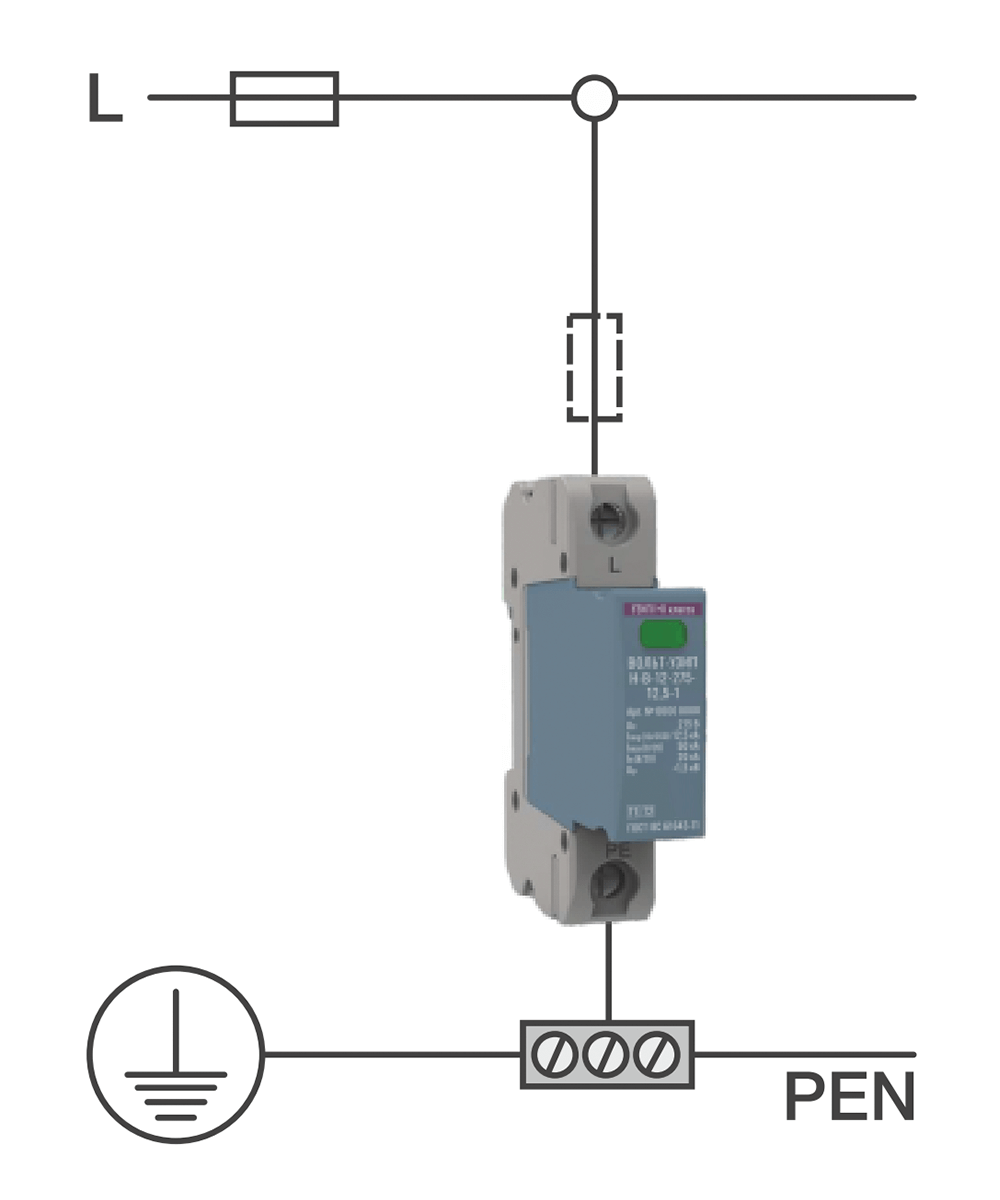

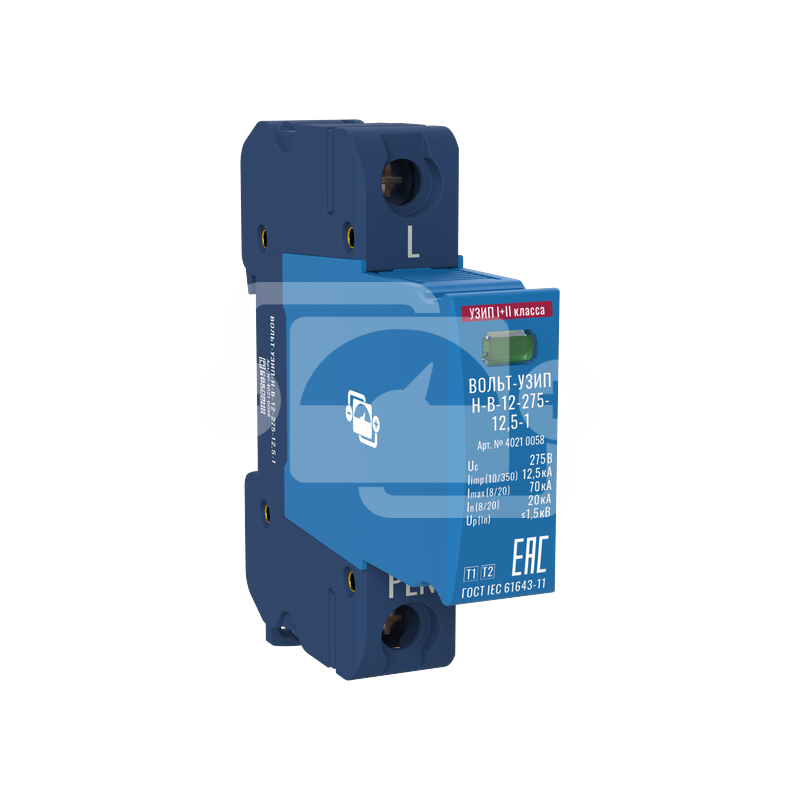

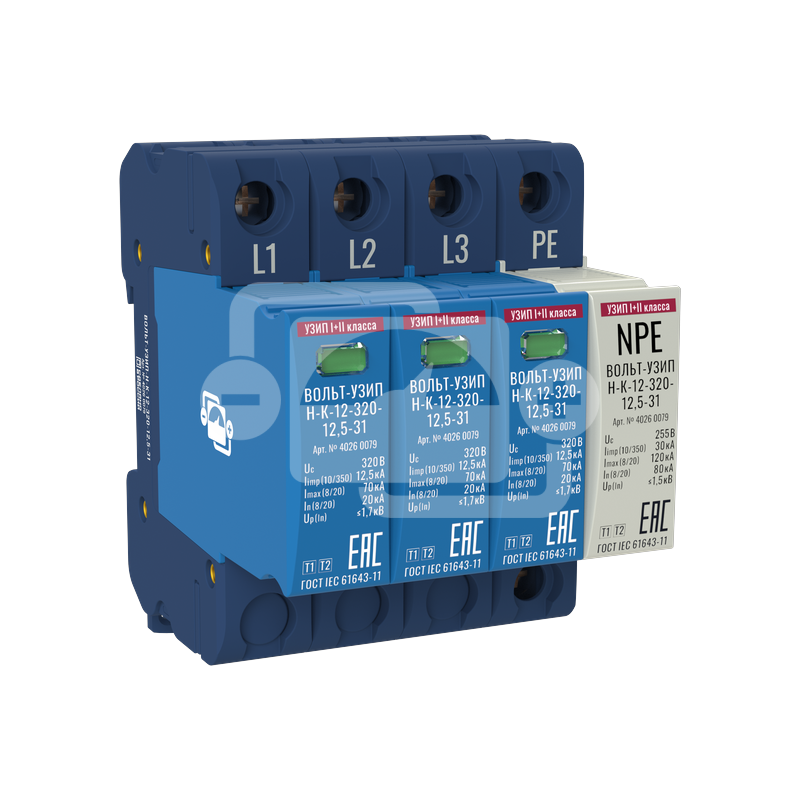

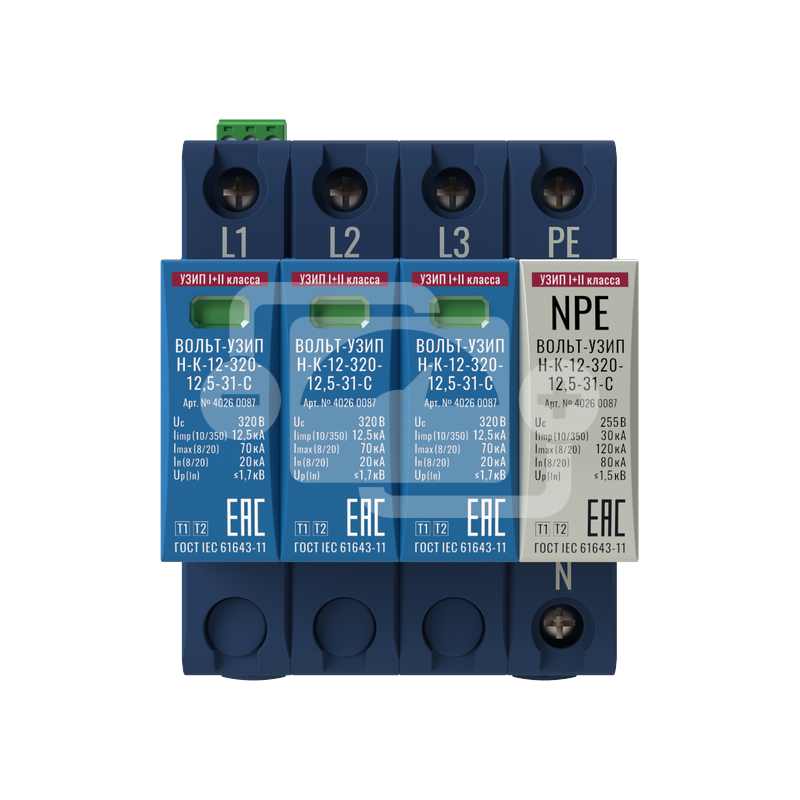

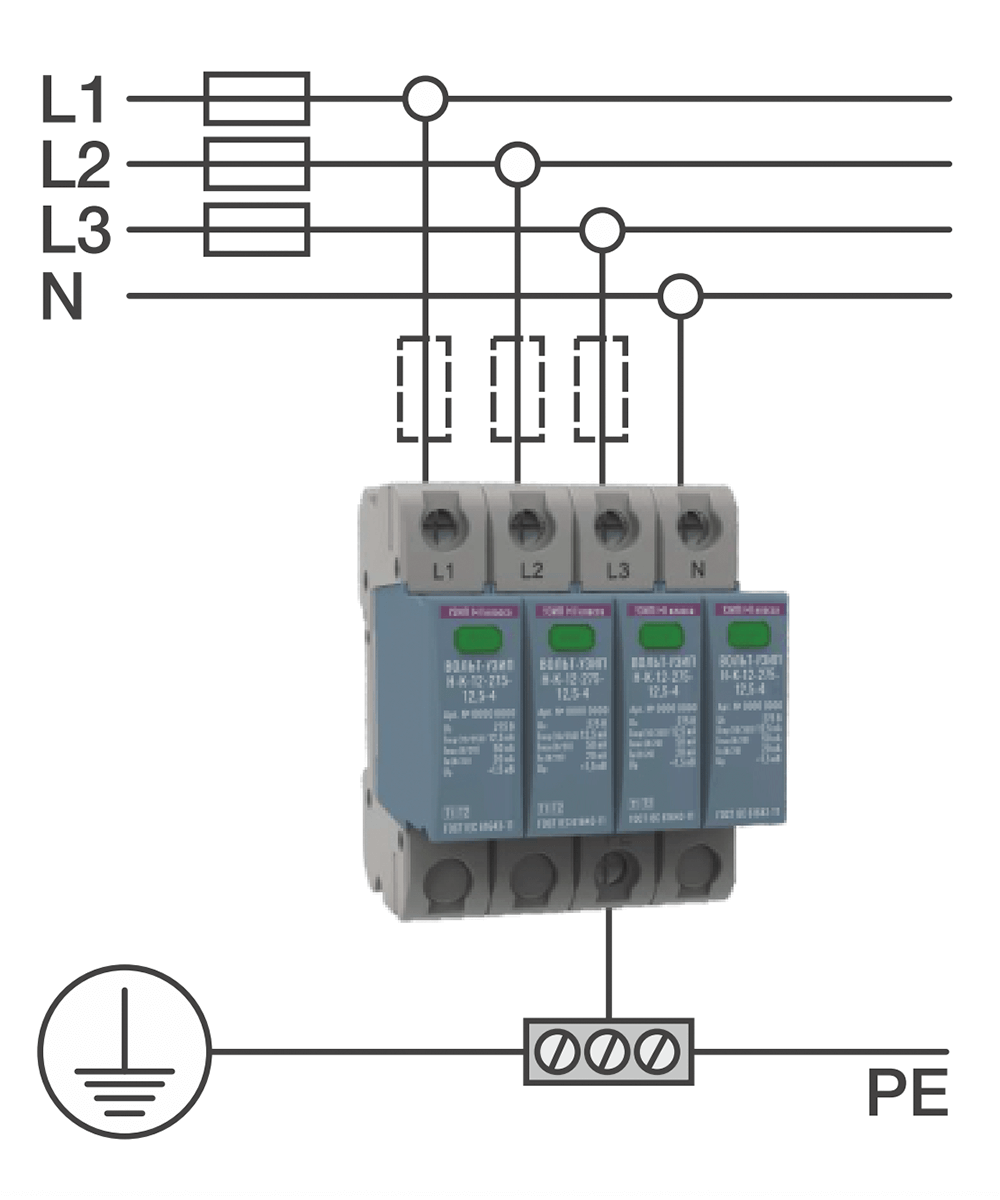

Варианты подключения УЗИП в электрическую цепь

1Р

2Р

3Р

4Р

1+NPE

3+NPE
