Комплекты термитной сварки для заземления

Преимущества

• возможность соединять разнородные металлы;

• независимость сварочных работ от источников электроэнергии;

• быстрота выполнения работ;

• крепкий шов, устойчивый на излом и разрыв.

Материал свариваемых изделий: cталь, оцинкованная сталь, медь, легированная сталь.

Температура горения сварного материала: 2400-2600 °C.

Срок службы термитной сварки: не менее срока службы свариваемых изделий.

Условные обозначения

Тип соединения:

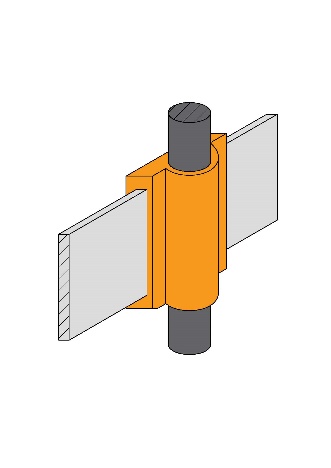

• 1 – полоса-круг;

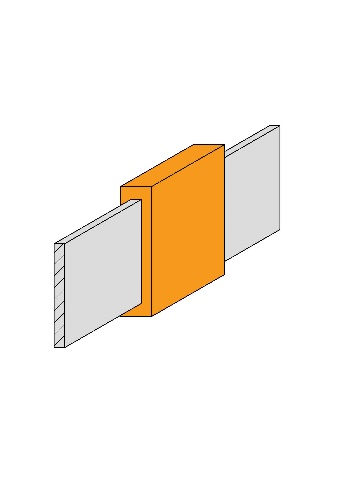

• 2 – полоса-полоса стык в стык;

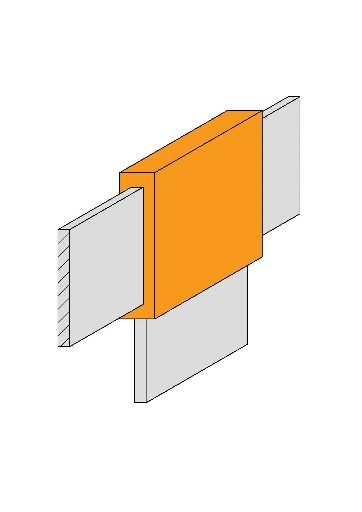

• 3 – полоса-полоса Т-образный горизонтальный;

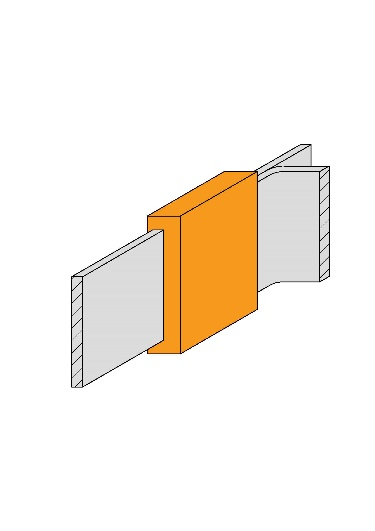

• 4 – полоса-полоса Т-образный вертикальный.

Примеры типов соединений:

Масса сварочного материала по типу соединения:

• 1 – 300 г;

• 2 – 150 г;

• 3 – 200 г;

• 4 – 300 г.

Тип профиля первого/второго проводника:

• П1 – полоса 4х40 мм;

• П2 – полоса 4х50 мм;

• П3 – полоса 5х40 мм;

• П4 – полоса 5х50 мм;

• К1 – круг Ø12,6 мм (медный отвод АСЭ);

• К2 – круг Ø16 мм (электрод, горизонтальный заземлитель).

По требованию Заказчика возможна сборка комплектов термитной сварки с другими техническими параметрами.

Пример записи:

СТ-1-П1К1-20-ДРАКОН – комплект сварки термитной для 20-ти соединений полосы 4х40 мм с кругом Ø12,6 мм;

СТ-3-П2П4-26-ДРАКОН – комплект сварки термитной для 26-ти Т-образных горизонтальных соединений полосы 4х50 мм с полосой 5х50 мм.

Комплектность поставки

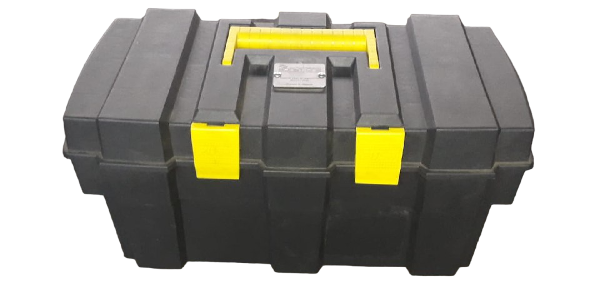

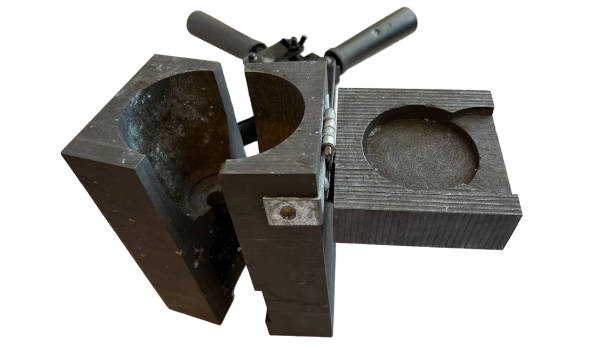

Комплект сварки термитной представляет собой набор тигель-форм, материалов и инструментов достаточный для выполнения работ по соединению проводников заземления.

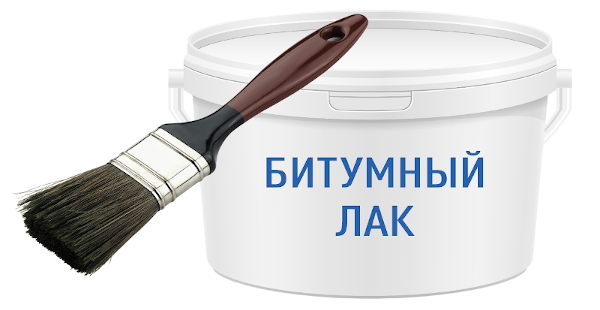

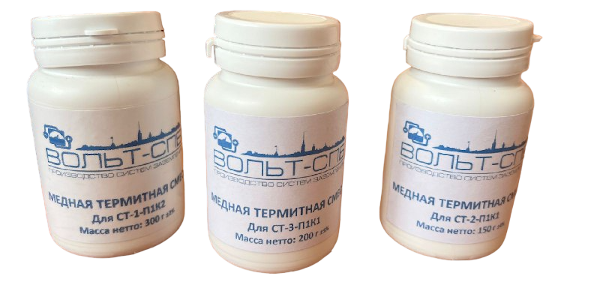

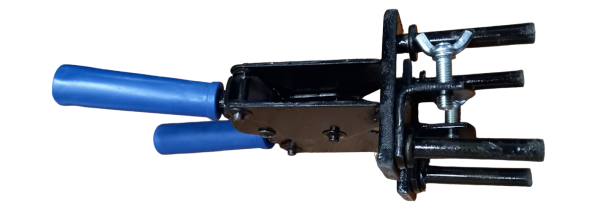

Комплектующие для соединения термитной сваркой:
