Пример заземления подстанции (ПС) 10/0,4 кВ

Заземляющее устройство трансформаторной подстанции (ТП) 10/0,4 кВ должно удовлетворять двум основным нормативным критериям:

1. Нормируемое сопротивление

Сопротивление растеканию всего ЗУ в любое время года должно быть не более 4 Ом (ПУЭ, п. 1.7.101).
Основание: Присоединение глухозаземленной нейтрали трансформатора 0,4 кВ.

2.  Конфигурация заземляющего устройства

Замкнутый контур заземления, проложенный по периметру на глубине не менее 0,5 м и на расстоянии не более 1 м от края фундамента здания подстанции или от края фундаментов открыто установленного оборудования (ПУЭ, п. 1.7.98).
Основание: Обеспечение эффективного выравнивания потенциалов на территории подстанции, особенно на поверхности земли, для защиты от напряжения прикосновения и шагового напряжения.

Исходные данные для расчета заземления:

• Удельное электрическое сопротивление грунта, Ом·м - 1050
• Нормируемое сопротивление контура заземления, Ом - 4

Результаты расчета:

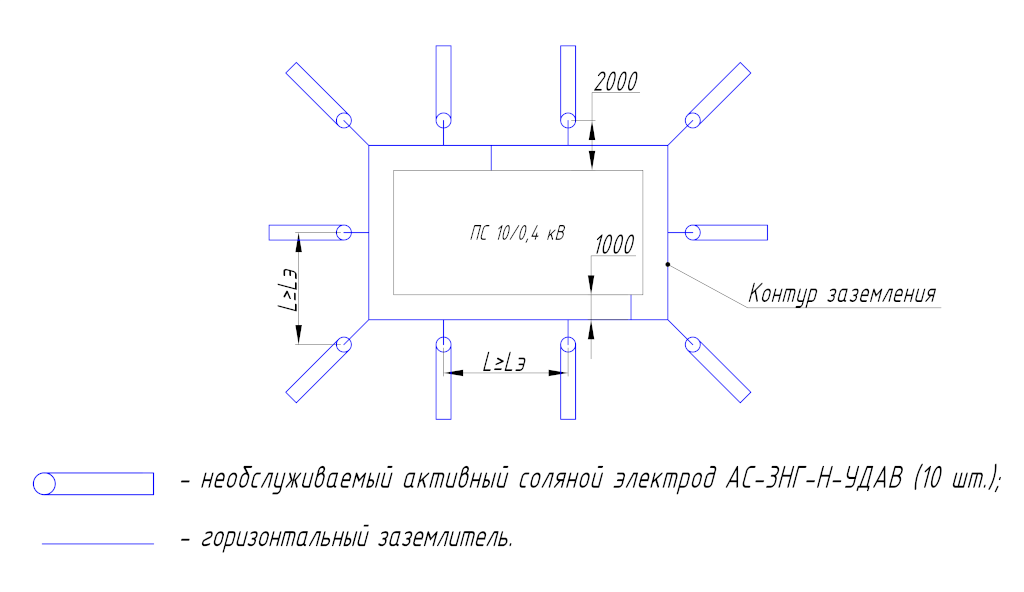

Расчетом определено необходимое количество необслуживаемых активных соляных электродов АС-3НГ-Н-УДАВ.

Если Вы знаете нормируемое сопротивление заземляющего устройства ПС и удельное сопротивление грунта, то узнать количество необслуживаемых активных соляных электродов для заземления ПС можно по таблице.

Обращаем внимание:

• Для максимально эффективного использования активных соляных электродов минимальное расстояние (L) между ними должно быть больше или равно их длине;
• Расстояние от активных соляных электродов до фундаментов зданий, сооружений должно составлять не менее 2-х метров.
