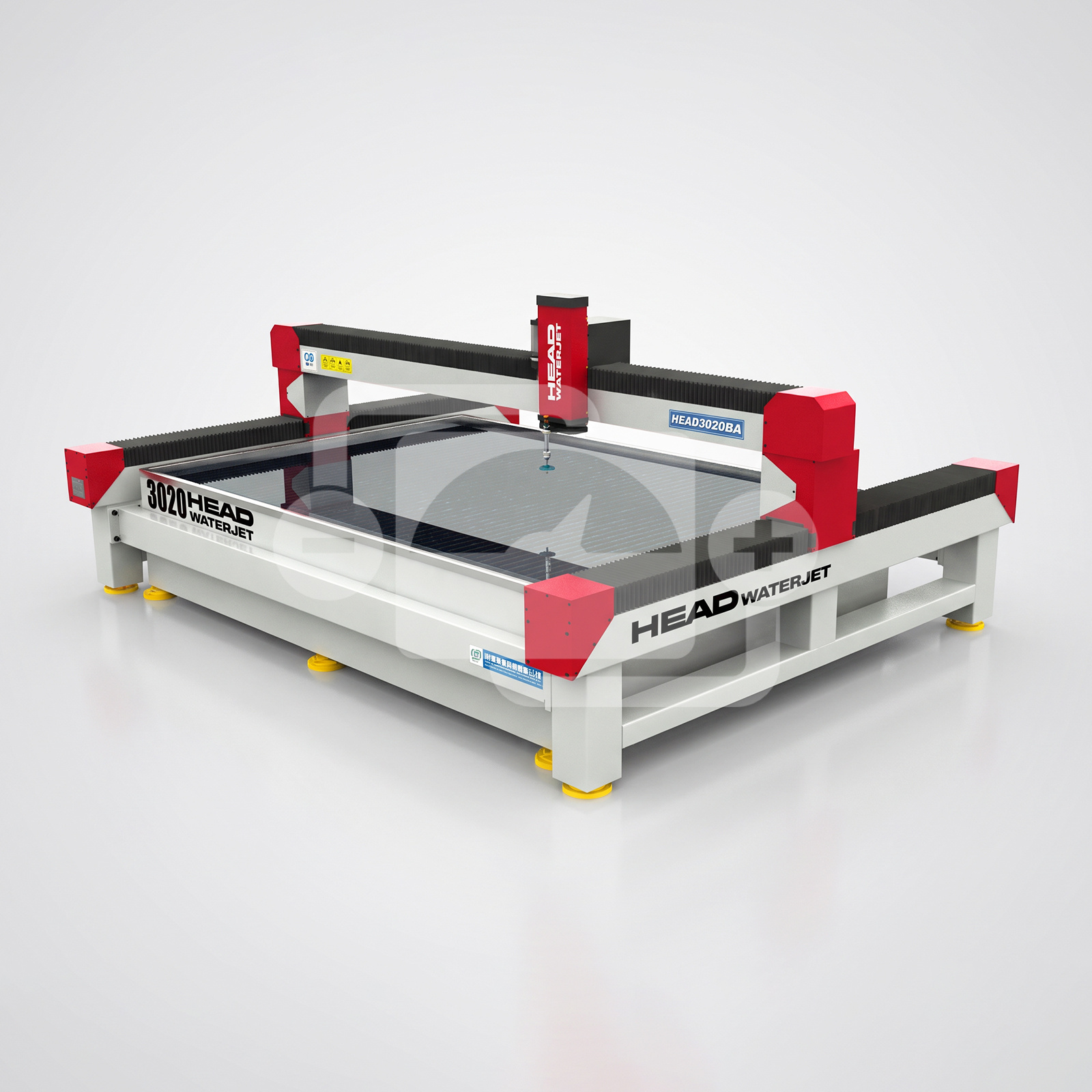

Установка гидроабразивной резки с ЧПУ и пятиосевой режущей головкой
По запросу
Характеристики
Тип машины
:
Портальный тип
Размер рабочего стола, мм
:
3000х2000
Перемещение по оси Z, мм
:
150
Точность резки, мм
:
±0,1
Описание
Установка гидроабразивной резки предназначена для высокоточного раскроя материалов струёй воды с абразивом под высоким давлением. Применяется в металлообработке, машиностроении, производстве металлоконструкций и технологической оснастки.
Пятиосевая режущая головка позволяет выполнять косой рез, формировать фаски и обрабатывать сложные контуры. Система ЧПУ поддерживает работу по чертежам, а автоматическая подача абразива, водоподготовка и лазерный контроль высоты обеспечивают работу основных технологических систем установки.
ООО «ВОЛЬТ-СПБ» организует подбор комплектации и поставку оборудования из Китая через партнёра «VOLT GUANGZHOU» в Россию, Казахстан и страны СНГ. Комплектация, расходные материалы, документация и сроки поставки согласовываются при подготовке коммерческого предложения.
Тип машины
Портальный тип
Размер рабочего стола, мм
3000х2000
Перемещение по оси Z, мм
150
Точность резки, мм
±0,1
Метод привода
Сервопривод Panasonic
Поперечина X рабочего стола
Выполнена из прессованного алюминиевого сплава
5-осевая режущая головка
Предназначена для высокоточной многофункциональной резки. Она обеспечивает превосходную косую резку на основе 2D-профилей, поддерживает резку под углом 60° и позволяет выполнять высокоточную 3D-обработку плоских, наклонных и криволинейных поверхностей. Благодаря импорту 2D-графики, она может обрабатывать сложные формы, такие как дугообразные поверхности, значительно повышая гибкость обработки. Подходит для различных материалов и сценариев применения, обеспечивает стабильность и точность, помогая предприятиям повышать эффективность, снижать затраты и поддерживать высокое качество резки.
Насос высокого давления с системой воздушного охлаждения
Гидравлический (тип насоса: мультипликаторный)
Объем масляного бака, л
100
Макс. расход воды, л/мин
3,7
Макс. диаметр отверстия, мм
0,3
Макс. рабочее давление, МПа
420
Рабочее давление в процессе длительной обработки, МПа
50-380
Электропитание
37 кВт, 380 В/50Гц
Объём аккумулятора, л
1,2
Тип управления
Распределитель в сборе с электромагнитным управлением
ЧПУ система
ЧПУ управление, и 21,5 дюймовый LCD-монитор
Программное обеспечение
Профессиональное программное обеспечение для гидроабразивной резки, имеет автоматическую функцию сохранения параметров резки.
Поддерживаемый формат файлов
На базе Windows 10, поддерживает файлы формата DXF и формат программного обеспечения, которое генерирует NC коды
Система подачи абразива
Данная система обеспечивает автоматическую доставку абразива из большого бака к маленькому, расположенному на оси Z, и даёт возможность доставки абразива непрерывно.
Объем подачи, кг
200
Требование к давлению воздуха, МПа
Не менее 0,25
Пульт управления
Беспроводной пульт дистанционного управления может осуществлять дистанционное управление машиной для резки воды и выполнять операции обработки различных материалов на большом расстоянии для повышения эффективности работы.
Система умягчения воды
Данная система предназначена для продления срока службы основных элементов режущей головки, а также уплотнений системы высокого давления. Данная система устраняет из поступающей в нее воды кальций и магний. Умягчает воду и увеличиват срок службы оборудования. Система может использоваться одновременно для нескольких устройств. Технические характеристики: Объём обработки: 1000 л/ч. Данное устройство имеет функции фильтрации и умягчения, которое обеспечит качество воды для использования
Система лазерного контроля высоты
Функция лазерной альтиметрии может определять плоскостность пластины, обнаруживать неровную плоскость, автоматически поддерживать целевое расстояние, предотвращать столкновение режущей головки резака, вызванное неровностями режущего материала, и защищать механическую конструкцию от повреждений.
Удаление песка из мешочного фильтра
Эта автоматическая система удаления песка специально разработана для циркуляции песка и воды, сочетая в себе интеллектуальные функции, энергосбережение и эффективное разделение. Она обеспечивает автоматическое разделение песка и воды без остановки, а экономит воду и трудозатраты. Для повышения эффективности разделения и дренажа используется конструкция с переливным осаждением и воронкообразным отводом. Оснащенная интеллектуальным сенсорным экраном INVT и высокоточными датчиками, система имеет степень защиты IP54, обеспечивающую стабильную работу во влажных условиях. Она поддерживает двухрежимное переключение, обладает преимуществами снижения шума и простоты очистки.
Комплектация
1. Рабочий стол 3000х2000 мм - 1 шт. 2. 5-осевая режущая головка 60 - 1 шт. 3. Насос высокого давления 420 МПа с системой воздушного охлаждения - 1 шт. 4. Система управления ATCUT(СHAOKONG) - 1 шт. 5. Система подачи абразива - 1 шт. 6. Пульт управления 7. Система умягчения воды 8. Система лазерного контроля высоты
