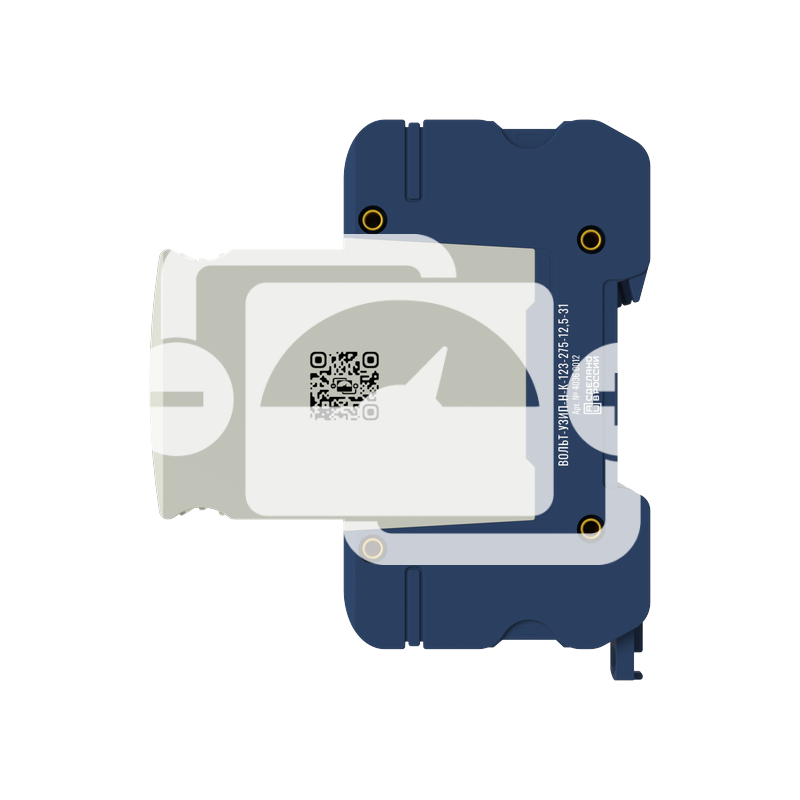

ВОЛЬТ-УЗИП-Н-К-123-275-12,5-31
По запросу
Характеристики
Полюсность
:
3+1
Класс испытаний в соответствии с ГОСТ IEC 61643-11-2013
:
I+II+III
Номинальное рабочее напряжение L-N/PEN/PE (Un), В
:
230
Максимальное длительное рабочее напряжение L-N/PEN/PE (Uс), В
:
275
УЗИП ВОЛЬТ-УЗИП-Н-К-123-275-12,5-31 — четырёхполюсное (3+NPE) устройство класса испытаний I+II+III, предназначенное для защиты распределительных сетей до 1 кВ от импульсных перенапряжений, в том числе связанных с воздействием токов молнии. Обеспечивает защиту фазных и нулевого проводников (L/N, N/PE). Применяется в сетях с системами заземления типа TN-S, TT. Изделие соответствует ГОСТ IEC 61643-11-2013 и рассчитано на работу при Un=230 В и максимальном длительном рабочем напряжении Uc=275 В.
Устройство выполнено на основе оксидно-цинковых варисторов и газонаполненных разрядников и обеспечивает защиту при импульсном разрядном токе Iimp=12,5 кА (10/350), номинальном разрядном токе In=20 кА (8/20), максимальном разрядном токе Imax=70 кА (8/20). Уровень напряжения защиты составляет Up=1,5 кВ при In и Up=1,1 кВ при Uoc, что уменьшает воздействие перенапряжения на изоляцию и подключенное оборудование. Модуль N-PE рассчитан на Uc=255 В с Iimp=30 кА (10/350), In=80 кА (8/20), Imax=120 кА (8/20) и уровнем напряжения защиты Up=1,5 кВ.
Устанавливается в непосредственной близости от защищаемого оборудования на вводе в здание/сооружение или в РЩ/ЩЗИП. Изготавливается согласно ТУ 27.12.23-017-65897260-2023.
Устройство выполнено на основе оксидно-цинковых варисторов и газонаполненных разрядников и обеспечивает защиту при импульсном разрядном токе Iimp=12,5 кА (10/350), номинальном разрядном токе In=20 кА (8/20), максимальном разрядном токе Imax=70 кА (8/20). Уровень напряжения защиты составляет Up=1,5 кВ при In и Up=1,1 кВ при Uoc, что уменьшает воздействие перенапряжения на изоляцию и подключенное оборудование. Модуль N-PE рассчитан на Uc=255 В с Iimp=30 кА (10/350), In=80 кА (8/20), Imax=120 кА (8/20) и уровнем напряжения защиты Up=1,5 кВ.
Устанавливается в непосредственной близости от защищаемого оборудования на вводе в здание/сооружение или в РЩ/ЩЗИП. Изготавливается согласно ТУ 27.12.23-017-65897260-2023.
Полюсность
3+1
Класс испытаний в соответствии с ГОСТ IEC 61643-11-2013
I+II+III
Номинальное рабочее напряжение L-N/PEN/PE (Un), В
230
Максимальное длительное рабочее напряжение L-N/PEN/PE (Uс), В
275
Уровень напряжения защиты L-N/PEN/PE (Uр [In]), кВ
1.5
Импульсный ток молнии L-N/PEN/PE (Iimp [10/350]), кA
12.5
Максимальный разрядный ток L-N/PEN/PE (Imax [8/20]), кA
70.0
Номинальный разрядный ток L-N/PEN/PE (In [8/20]), кA
20.0
Максимальное длительное рабочее напряжение N-PE (Uс), В
255
Уровень напряжения защиты N-PE (Uр [In]), кВ
1.5
Импульсный ток молнии N-PE (Iimp [10/350]), кA
30.0
Максимальный разрядный ток N-PE (Imax [8/20]), кA
120.0
Номинальный разрядный ток N-PE (In [8/20]), кA
80.0
Уровень напряжения защиты L-N/PEN/PE (Uр [Uoc]), кВ
1.1
Напряжение разомкнутой цепи (Uoc [1,2/50]), кВ
6.0
