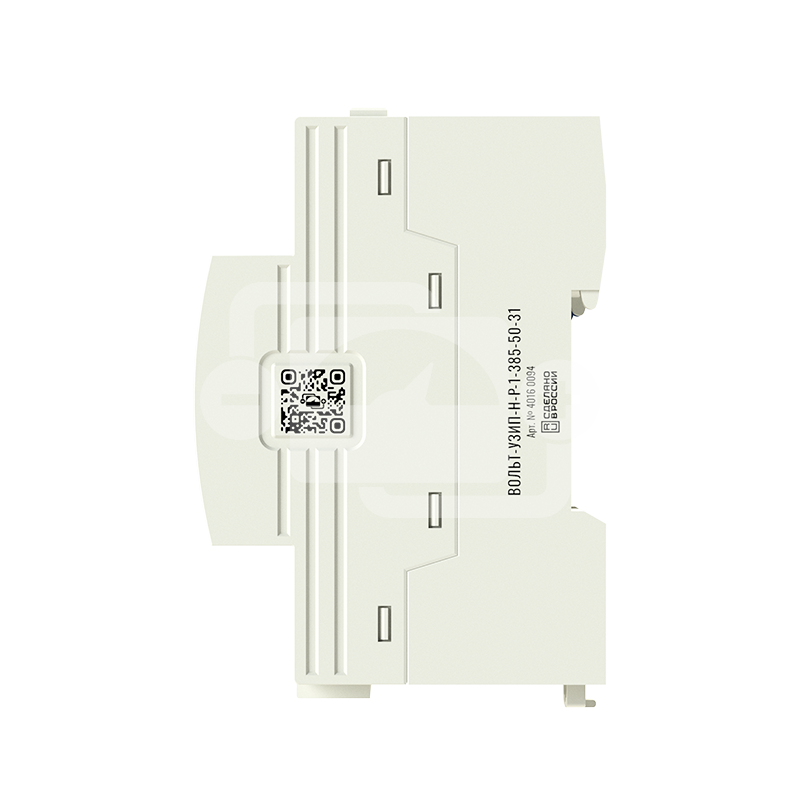

ВОЛЬТ-УЗИП-Н-Р-1-385-50-31

УЗИП ВОЛЬТ-УЗИП-Н-Р-1-385-50-31 — четырёхполюсное (3+NPE) устройство класса испытаний I, предназначенное для защиты распределительных сетей до 1 кВ от импульсных перенапряжений, в том числе связанных с воздействием токов молнии. Обеспечивает защиту фазных и нулевого проводников (L/N, N/PE). Применяется в сетях с системами заземления типа TN-S, TT. Изделие соответствует ГОСТ IEC 61643-11-2013 и рассчитано на работу при Un=230 В и максимальном длительном рабочем напряжении Uc=385 В.

Устройство выполнено на основе угольного разрядника и обеспечивает защиту при импульсном разрядном токе Iimp=50 кА (10/350), номинальном разрядном токе In=100 кА (8/20), максимальном разрядном токе Imax=150 кА (8/20). Уровень напряжения защиты составляет Up=2,5 кВ при In, что уменьшает воздействие перенапряжения на изоляцию и подключенное оборудование.

Модуль N-PE рассчитан на Uc=255 В с Iimp=100 кА (10/350), In=100 кА (8/20), Imax=200 кА (8/20) и уровнем напряжения защиты Up=1,5 кВ.
Устанавливается на вводе в здание или сооружение. Изготавливается согласно ТУ 27.12.23-017-65897260-2023.
