ВОЛЬТ-УЗИП-Н-К-2-275-20-31-С
По запросу
Характеристики
Полюсность
:
3+1
Класс испытаний в соответствии с ГОСТ IEC 61643-11-2013
:
II
Номинальное рабочее напряжение L-N/PEN/PE (Un), В
:
230
Максимальное длительное рабочее напряжение L-N/PEN/PE (Uс), В
:
275

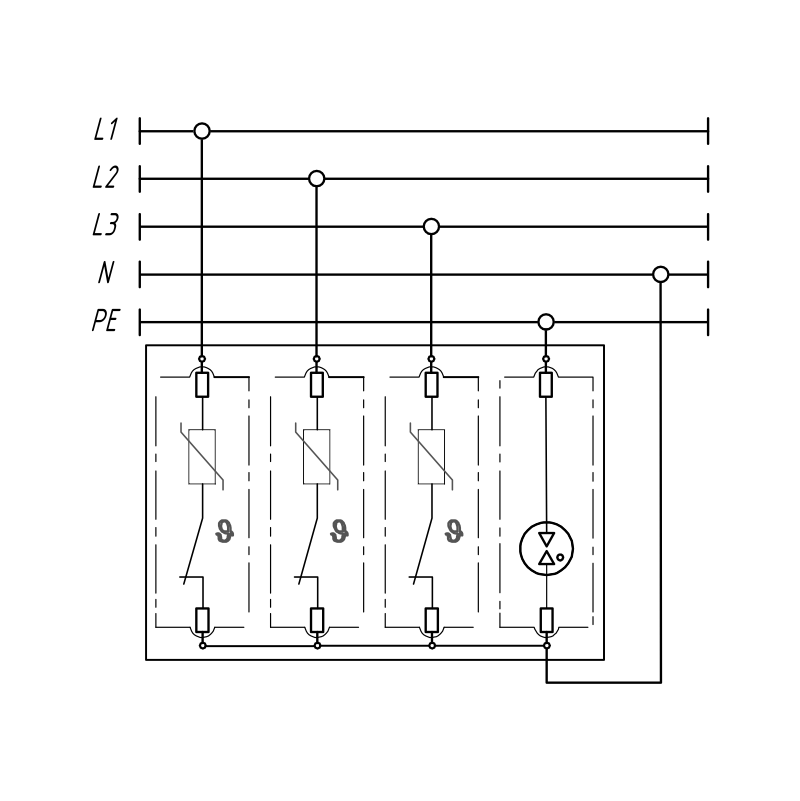

УЗИП ВОЛЬТ-УЗИП-Н-К-2-275-20-31-С — четырёхполюсное (3+NPE) устройство класса испытаний II, предназначенное для защиты распределительных сетей до 1 кВ от импульсных перенапряжений, вызванных остаточными импульсами молнии или коммутационными процессами. Обеспечивает защиту фазных и нулевого проводников (L/N, N/PE). Применяется в сетях с системами заземления типа TN-S, TT. Изделие соответствует ГОСТ IEC 61643-11-2013 и рассчитано на работу при Un=230 В и максимальном длительном рабочем напряжении Uc=275 В.
Устройство выполнено на основе оксидно-цинковых варисторов и газонаполненных разрядников и обеспечивает защиту при номинальном разрядном токе In=20 кА (8/20), максимальном разрядном токе Imax=40 кА (8/20). Уровень напряжения защиты составляет Up=1,5 кВ при In, что уменьшает воздействие перенапряжения на изоляцию и подключенное оборудование.
Модуль N-PE рассчитан на Uc=255 В с In=40 кА (8/20), Imax=80 кА (8/20) и уровнем напряжения защиты Up=1,5 кВ.

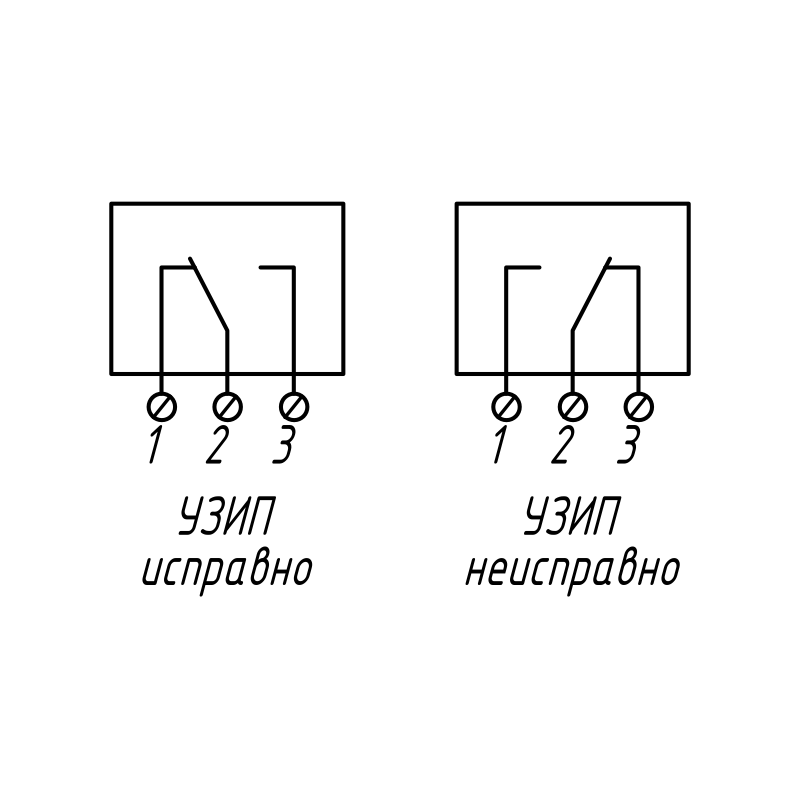

Оснащено «сухим» контактом для удалённого контроля рабочего состояния УЗИП.
Устанавливается в РЩ/ЩЗИП. Изготавливается согласно ТУ 27.12.23-017-65897260-2023.
Устройство выполнено на основе оксидно-цинковых варисторов и газонаполненных разрядников и обеспечивает защиту при номинальном разрядном токе In=20 кА (8/20), максимальном разрядном токе Imax=40 кА (8/20). Уровень напряжения защиты составляет Up=1,5 кВ при In, что уменьшает воздействие перенапряжения на изоляцию и подключенное оборудование.
Модуль N-PE рассчитан на Uc=255 В с In=40 кА (8/20), Imax=80 кА (8/20) и уровнем напряжения защиты Up=1,5 кВ.
Оснащено «сухим» контактом для удалённого контроля рабочего состояния УЗИП.
Устанавливается в РЩ/ЩЗИП. Изготавливается согласно ТУ 27.12.23-017-65897260-2023.
Полюсность
3+1
Класс испытаний в соответствии с ГОСТ IEC 61643-11-2013
II
Номинальное рабочее напряжение L-N/PEN/PE (Un), В
230
Максимальное длительное рабочее напряжение L-N/PEN/PE (Uс), В
275
Уровень напряжения защиты L-N/PEN/PE (Uр [In]), кВ
1.5
Максимальный разрядный ток L-N/PEN/PE (Imax [8/20]), кA
40
Номинальный разрядный ток L-N/PEN/PE (In [8/20]), кA
20
Максимальное длительное рабочее напряжение N-PE (Uс), В
255
Уровень напряжения защиты N-PE (Uр [In]), кВ
1.5
Максимальный разрядный ток N-PE (Imax [8/20]), кA
80
Номинальный разрядный ток N-PE (In [8/20]), кA
40
